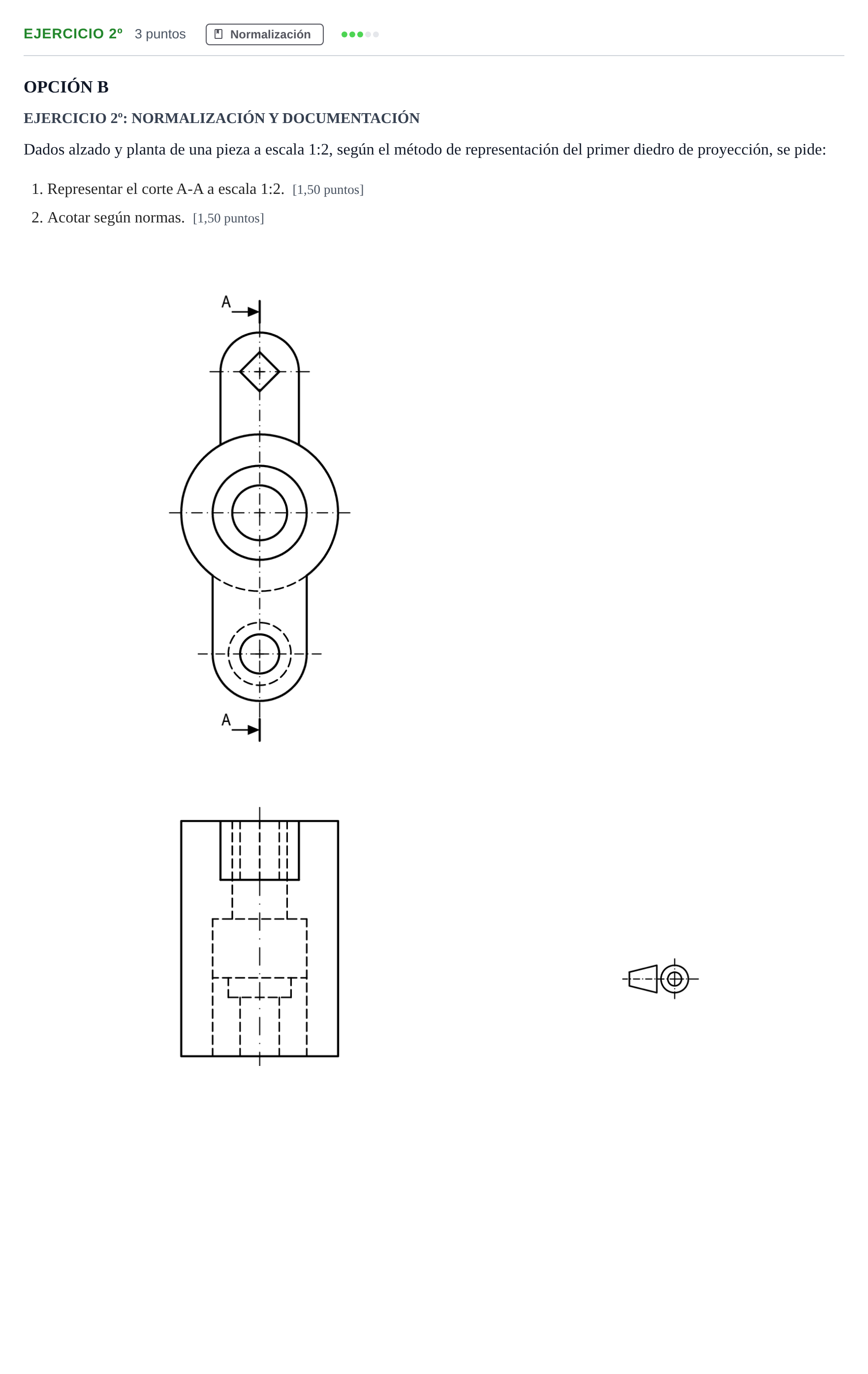

Ejercicio 2º · Dibujo técnico II PAU Andalucía Ordinaria Titular Opción B 2019

1. Representar el corte A-A a escala 1:2. 2. Acotar según normas.

Solución: 1. Corte A-A (escala 1:2): - El plano A-A se indica en el ALZADO (vista superior del dibujo, la de las circunferencias). Es un plano vertical que pasa por el eje de simetría longitudinal y corta la orejeta superior con el taladro cuadrado, el cuerpo cilíndrico central y la orejeta inferior con su taladro escalonado. - Las flechas miran hacia la derecha: el observador mira desde la izquierda. En el sistema europeo (primer diedro), esa vista es el perfil izquierdo y se dibuja a la DERECHA del alzado, alineada con él. Se rotula «CORTE A-A». - Alturas (verticales) del corte: se toman del alzado. Profundidades (horizontales) del corte: se toman de la planta. - Las aristas ocultas de la planta se representan en el corte como aristas vistas continuas. Son los cambios de profundidad del taladro central, el escalonamiento del taladro de la orejeta inferior y el taladro cuadrado de la orejeta superior. - El material macizo seccionado se raya con línea fina a 45°, con el mismo rayado en toda la pieza. Los huecos no se rayan. - Se dibujan los ejes de los taladros con línea fina de trazo y punto. 2. Acotación según normas UNE/ISO: - Diámetros de cada escalón del taladro central con el símbolo Ø, acotados en el corte. - Diámetro exterior del cuerpo central y diámetros del taladro escalonado de la orejeta inferior, con su profundidad. - Radios de los extremos semicirculares de las orejetas (R). - Lado del agujero cuadrado con el símbolo □. - Distancias entre el centro del cuerpo central y los centros de los taladros de las orejetas. - Profundidades de cada escalón, espesores de las orejetas y profundidad total de la pieza. - Cada medida se acota una sola vez, sin cotas superfluas. Las líneas de cota y auxiliares no se cortan innecesariamente y respetan las separaciones normalizadas.
