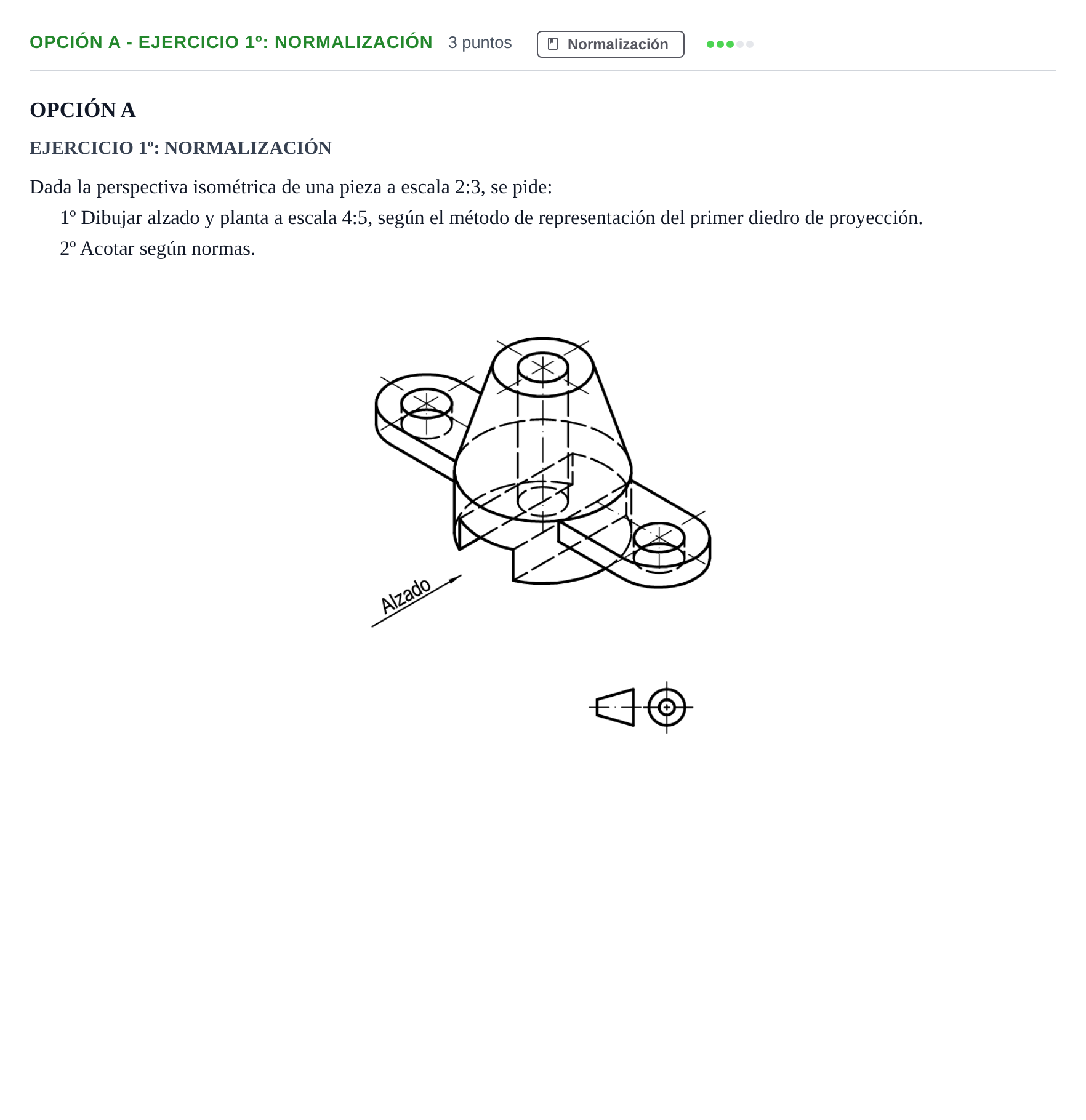

Opción A - Ejercicio 1º: Normalización · Dibujo técnico II PAU Andalucía Extraordinaria Reserva A 2013

1º Dibujar alzado y planta a escala 4:5, según el método del primer diedro. 2º Acotar según normas.

Solución: 1. Alzado: se representa según la dirección indicada por la flecha 'Alzado'. Debe mostrar el contorno trapezoidal del cuerpo cónico central, el cajeado inferior ranurado, los taladros con líneas ocultas o en semicorte si procede, y los brazos o alas laterales con sus taladros cilíndricos. 2. Planta: situada directamente debajo del alzado. Muestra las circunferencias concéntricas del cuerpo principal y sus perforaciones cilíndricas, así como los extremos semicirculares de las alas y sus respectivos taladros con sus ejes de simetría. 3. Acotación: se acotan las cotas funcionales de la pieza según norma UNE: diámetros de las perforaciones cilíndricas y del tronco de cono, radios de los redondeos exteriores de las orejetas, distancia entre centros de los taladros, altura total, profundidad de la ranura inferior y anchura total, evitando cotas redundantes y respetando la separación entre líneas de cota.
