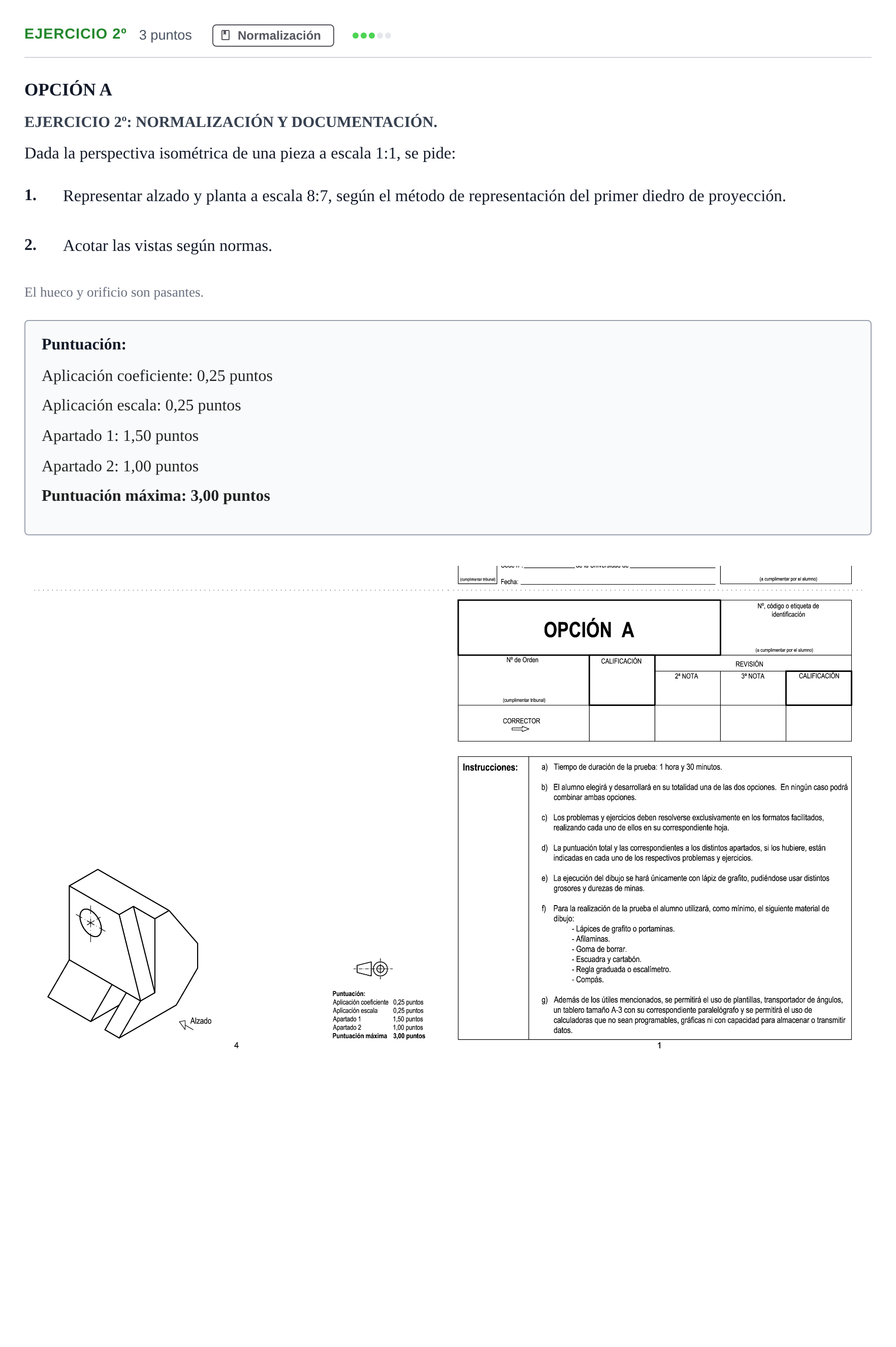

Ejercicio 2º · Dibujo técnico II PAU Andalucía Reserva B Opción A 2019

1. Representar alzado y planta a escala 8:7, según el método de representación del primer diedro de proyección. 2. Acotar las vistas según normas.

Solución: Representación técnica de las vistas diédricas (alzado y planta) y acotación completa conforme a norma ISO/UNE: 1. Vistas diédricas: - Alzado (visto en la dirección de la flecha): - Contorno exterior con el chaflán/vértice superior derecho y base horizontal. - Eje de simetría vertical y horizontal del orificio cilíndrico pasante. - Circunferencia del orificio pasante visible en línea continua. - Ranura o hueco pasante inferior representado mediante líneas discontinuas (ocultas) que atraviesan la pieza. - Aristas de la rampa o plano inclinado central vistas según la proyección ortogonal. - Planta (proyección horizontal debajo del alzado): - Contorno exterior rectangular/prismático con el entrante inclinado. - Representación de la ranura inferior pasante en líneas vistas u ocultas según corresponda a la visualización superior. - Contorno oculto (líneas de trazos) del taladro cilíndrico pasante con su eje longitudinal. - Representación de las aristas del plano oblicuo/rampa. 2. Acotación normalizada: - Dimensiones generales (longitud total, anchura total, altura total). - Posición del centro del taladro cilíndrico respecto a los planos de referencia base e izquierdo. - Diámetro del orificio cilíndrico con el símbolo $\varnothing$. - Anchura y profundidad de la ranura inferior pasante. - Dimensiones y ángulos o distancias de definición de los biseles y planos inclinados.
