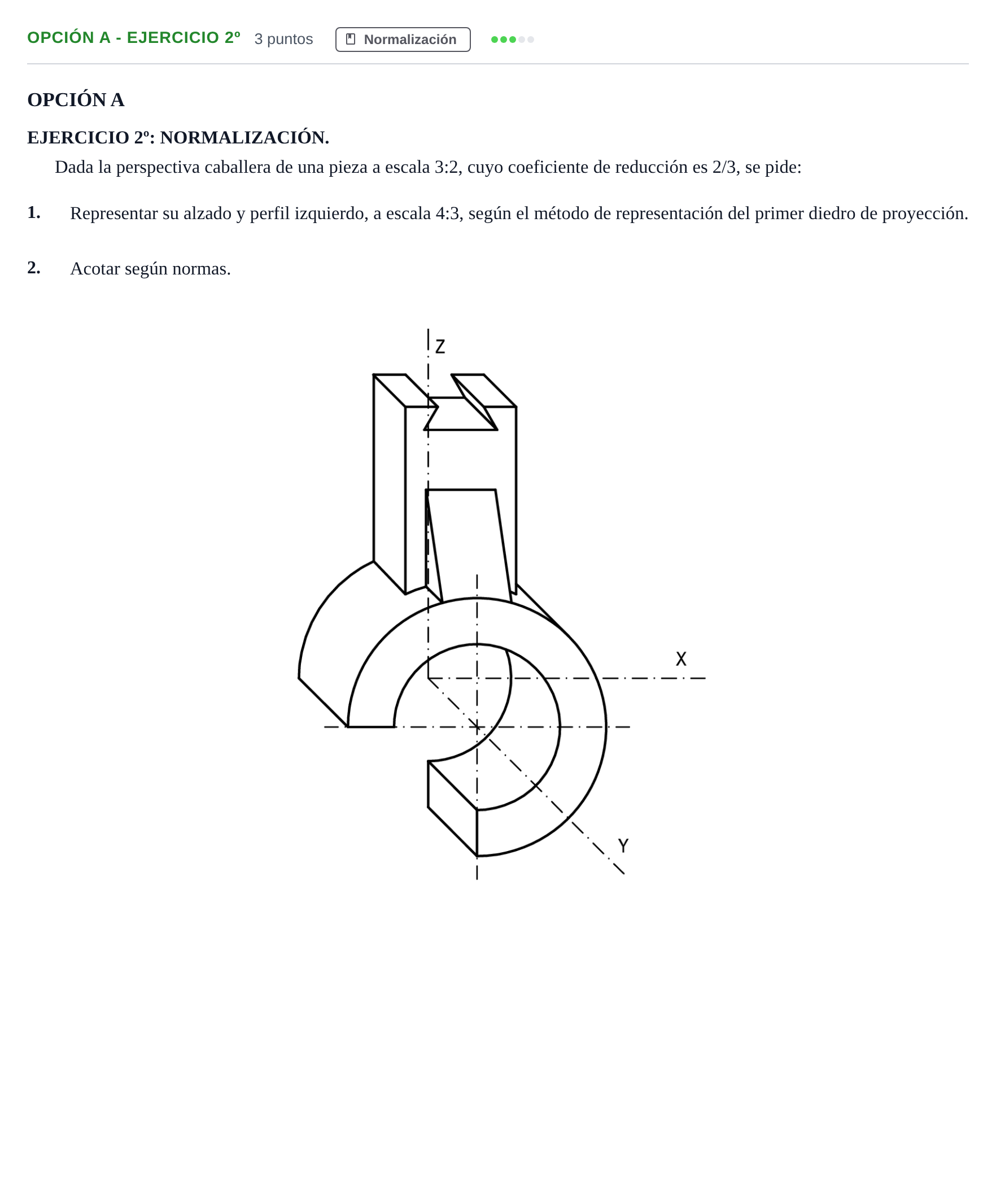

Opción A - Ejercicio 2º · Dibujo técnico II PAU Andalucía Extraordinaria Reserva B 2013

1. Representar su alzado y perfil izquierdo, a escala 4:3, según el método de representación del primer diedro de proyección. 2. Acotar según normas.

Solución: Vistas normalizadas: - Alzado (vista según eje Y): Muestra el arco semicircular inferior con su grosor y la columna superior con la hendidura o cola de milano y el plano inclinado de transición. - Perfil izquierdo (vista según eje X, situado a la derecha del alzado): Muestra el cuerpo circular visto de frente (circunferencia exterior e interior interrumpidas en la parte inferior izquierda) y la sección/alzado lateral de la columna superior vertical. - Escalas: Medida del dibujo = Medida real $\cdot (4/3)$. Para obtener la medida real: en ejes X y Z, $L_{\text{real}} = L_{\text{persp}} / (3/2) = L_{\text{persp}} \cdot (2/3)$. En el eje Y, $L_{\text{real}} = L_{\text{persp}} / [ (3/2) \cdot (2/3) ] = L_{\text{persp}}$. Por tanto, $L_{\text{dibujo}} = L_{\text{real}} \cdot (4/3)$. - Acotación: Distribución equilibrada de cotas entre alzado y perfil: diámetros/radios del arco semicircular, anchura, altura total, dimensiones de la ranura superior y cota de inclinación o apoyo de la columna, empleando líneas de cota, flechas y cifras normalizadas sin cotas redundantes.
