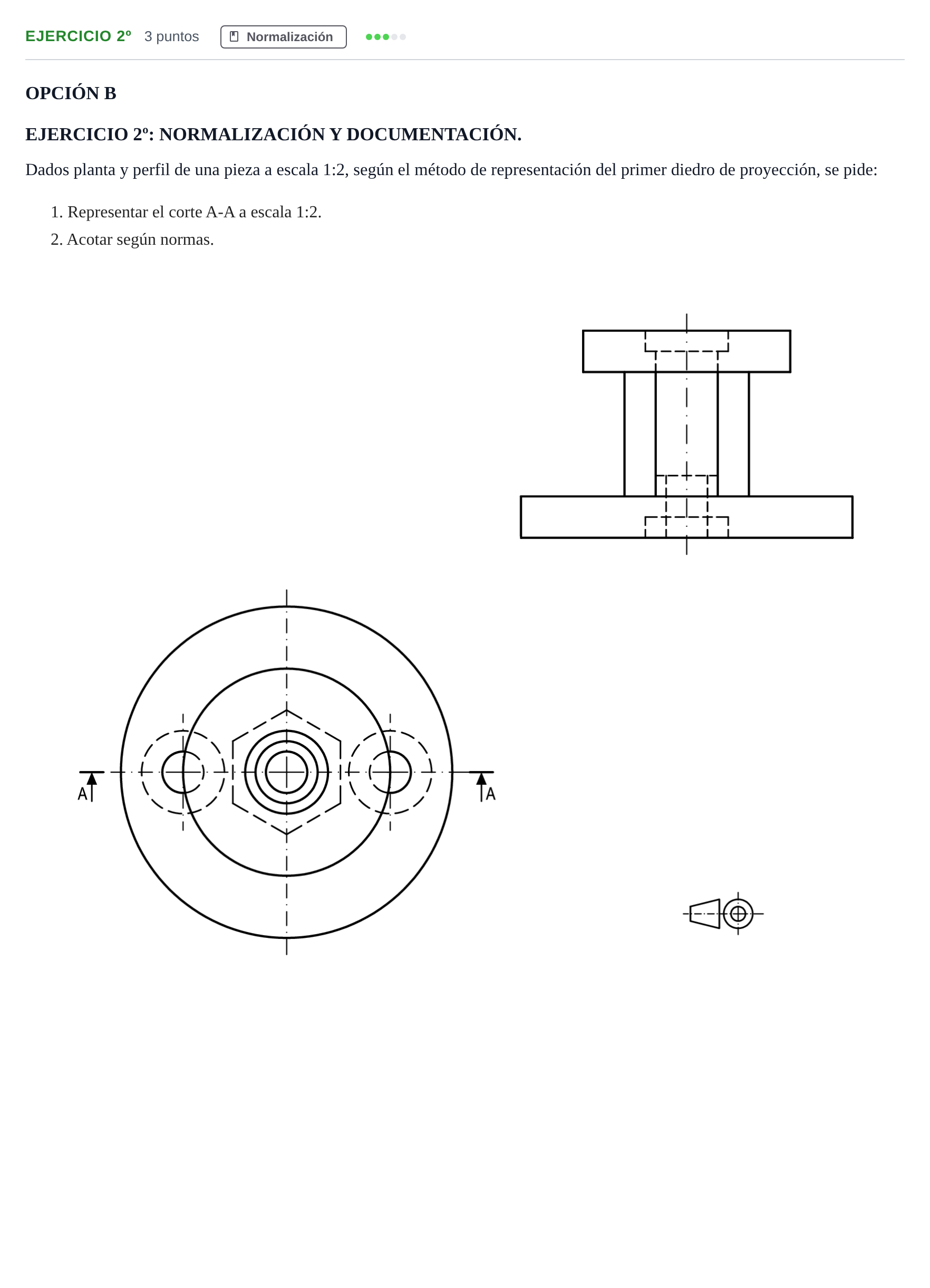

Ejercicio 2º · Dibujo técnico II PAU Andalucía Ordinaria Suplente Opción B 2019

1. Representar el corte A-A a escala 1:2. 2. Acotar según normas.

Solución: 1. Representación del corte A-A: - Se dibuja la vista en alzado que sustituye el corte A-A a escala 1:2. - Se seccionan las dos bases cilíndricas macizas/taladradas y el prisma hexagonal central. - En la base inferior y superior se representan los rebajes y taladros pasantes en corte con rayado normalizado a 45°. - Se dibujan los ejes de simetría horizontal y verticales correspondientes a los taladros laterales y al taladro central. - Las líneas no vistas que quedan detrás del corte se omiten según norma. 2. Acotación según normas: - Cotas de dimensión de los diámetros exteriores de las bases circulares (con símbolo $\varnothing$). - Cota de la distancia entre caras o entre vértices del hexágono. - Cotas de situación (distancia entre ejes de los taladros pasantes laterales). - Cotas de diámetro y profundidad de los taladros y sus avellanados/rebajes. - Cotas de altura total y parciales de los diferentes cuerpos cilíndricos.
