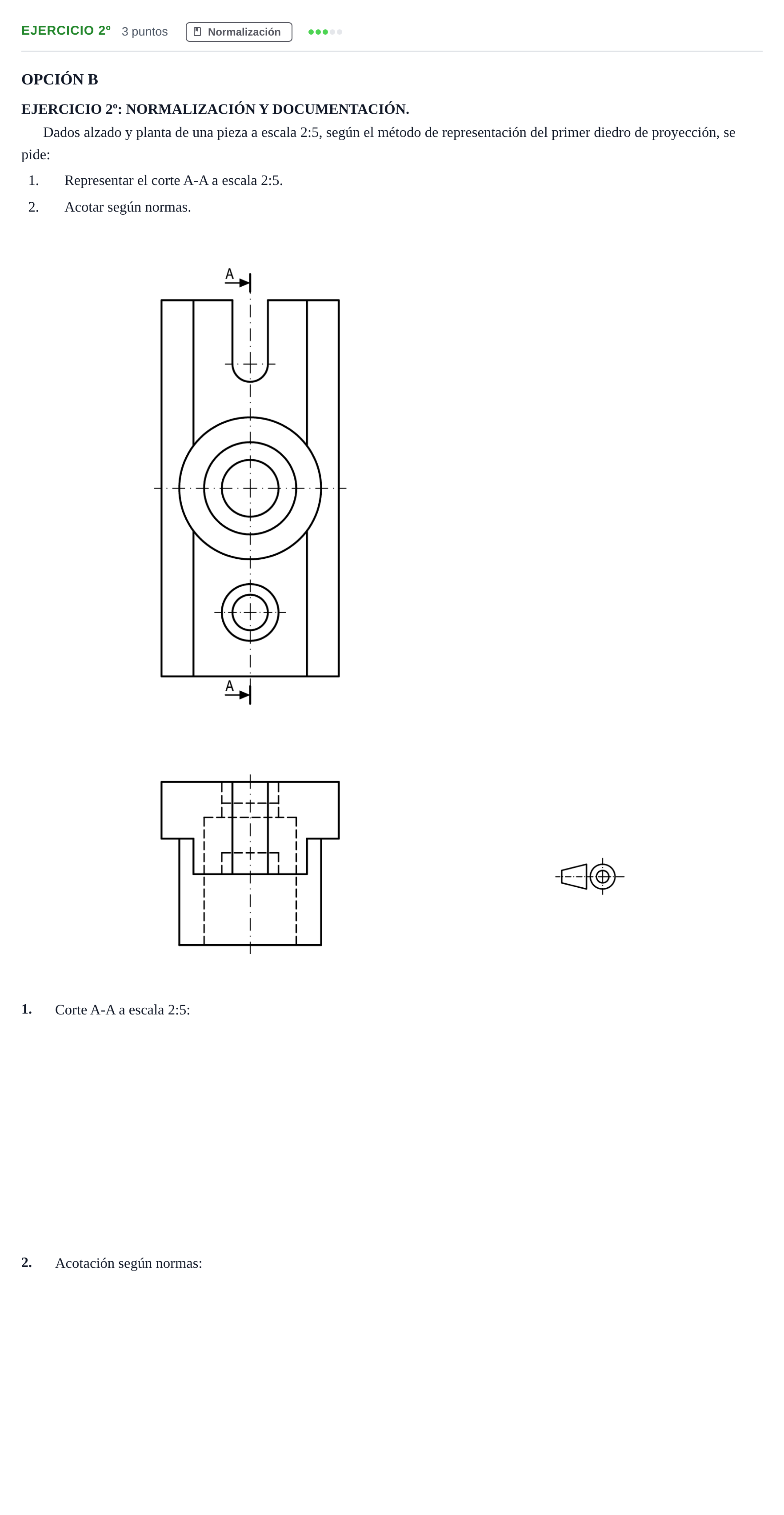

Ejercicio 2º · Dibujo técnico II PAU Andalucía Reserva B Opción B 2019

1. Representar el corte A-A a escala 2:5. 2. Acotar según normas.

Solución: 1. Corte A-A: Representación en el alzado del corte longitudinal por el plano de simetría A-A: - Se muestran en sección visible las formas interiores: el orificio cilíndrico central escalonado, el taladro vertical inferior y el ranurado semicilíndrico superior. - Rayado normalizado a 45° en las zonas macizas interceptadas por el plano de corte. - Ejes de revolución y simetría correctamente dibujados con trazo y punto fino. 2. Acotación: Acotación funcional completa según normas UNE: - Cotas de dimensión de la pieza (longitud total, anchura, altura total y alturas de los escalones). - Cotas de posición y diámetro de los orificios y resaltes cilíndricos (con el símbolo $\varnothing$). - Cota de la ranura (anchura y radio/profundidad) sin reiterar cotas deducibles.
