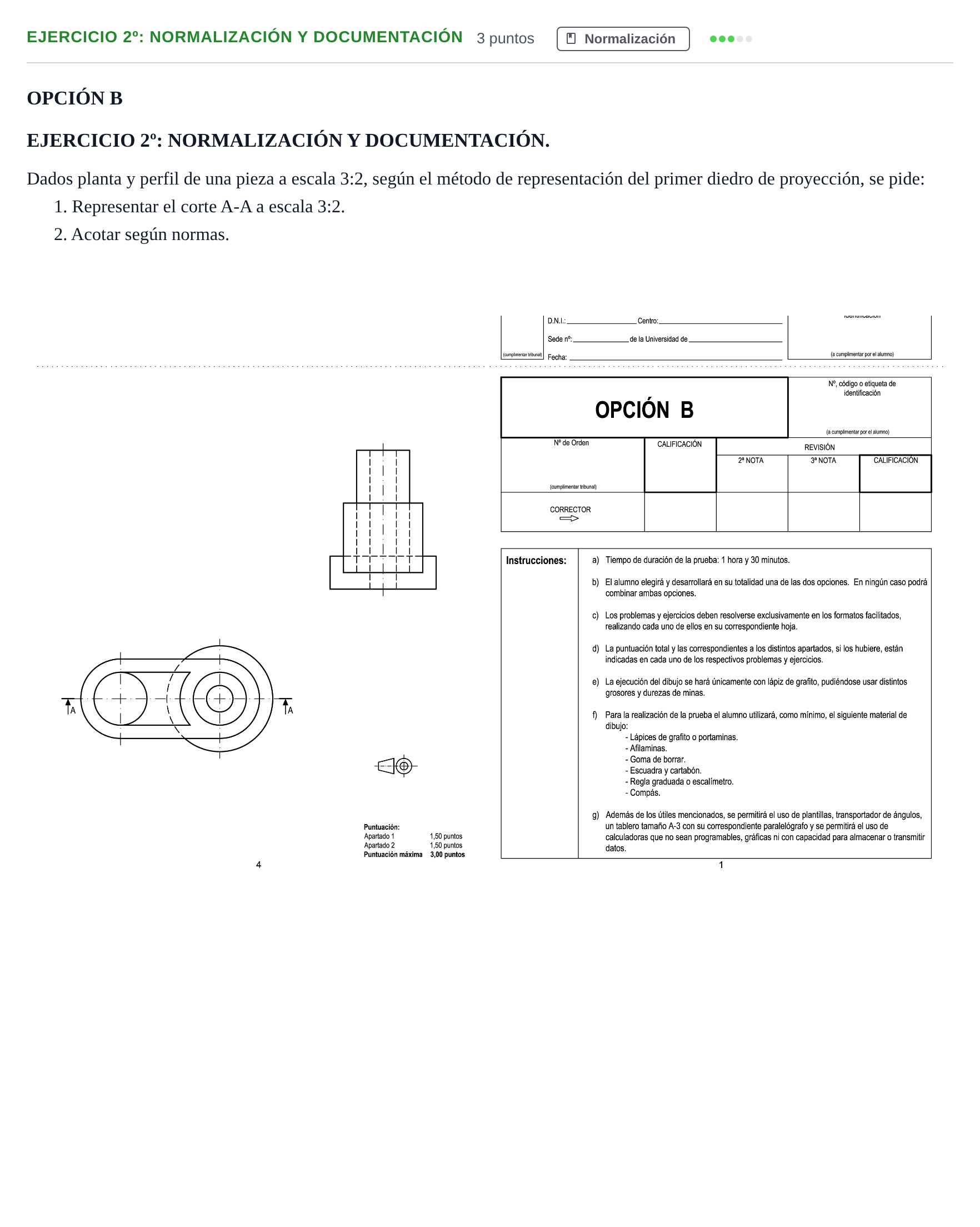

Ejercicio 2º: Normalización y Documentación · Dibujo técnico II PAU Andalucía Reserva A Opción B 2019

1. Representar el corte A-A a escala 3:2. 2. Acotar según normas.

Solución: 1. Corte A-A: - Representación del alzado en corte total por el plano A-A a la escala indicada (3:2). - Sección de los dos cuerpos cilíndricos concéntricos, el nervio/base de unión y los dos taladros o huecos cilíndricos. - Rayado normalizado a 45° en las zonas macizas seccionadas, con igual inclinación y espaciado homogéneo en toda la pieza. - Aristas vistas posteriores mostradas con línea continua gruesa; supresión de líneas ocultas no necesarias en la vista seccionada. - Trazado de los ejes de simetría y revolución correspondientes. 2. Acotación: - Definición completa de la pieza sin cotas redundantes ni omitidas. - Diámetros de los cilindros exteriores e interiores con el símbolo $\varnothing$ cuando proceda o en las vistas circulares sin él. - Cotas de posición entre centros de los cilindros o taladros. - Radios redondeados exteriores ($R$). - Alturas parciales y altura total de la pieza. - Distribución limpia de líneas de cota, líneas auxiliares y cifras según norma UNE.
