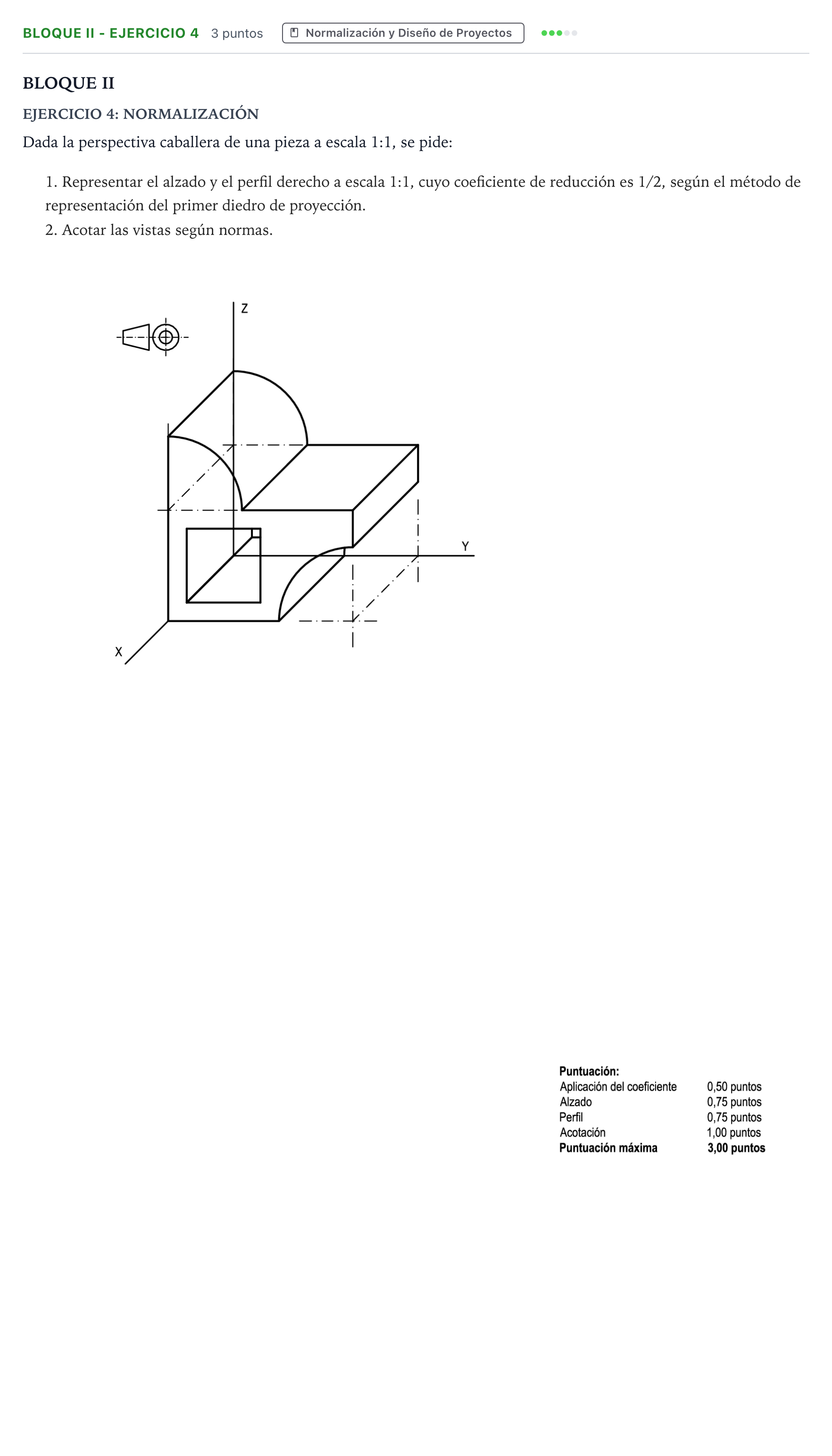

Bloque II - Ejercicio 4 · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño PAU Andalucía Ordinaria Titular B 2024

1. Representar el alzado y el perfil derecho a escala 1:1, cuyo coeficiente de reducción es 1/2, según el método de representación del primer diedro de proyección. 2. Acotar las vistas según normas.

Solución: Disposición de vistas (Sistema Europeo / Primer Diedro): - Perfil derecho: se sitúa a la izquierda del alzado, alineado en alturas. 1. Aplicación del coeficiente de reducción: - Las medidas paralelas a $Y$ y $Z$ (plano frontal) están en verdadera magnitud. - Las medidas paralelas a $X$ (eje oblicuo) están reducidas a la mitad: $L_{\text{real}} = 2 \cdot L_{\text{perspectiva}}$. 2. Alzado (vista según $X$, plano $YZ$): - Cuerpo vertical a la izquierda, con el redondeo convexo (cuarto de cilindro) en su esquina superior izquierda. - Losa prismática que sobresale hacia la derecha en la parte media-superior. - Bajo la losa, el entrante cilíndrico cóncavo (cuarto de circunferencia), con su centro marcado con ejes. - El hueco de sección cuadrada, de eje paralelo a $X$, se ve de frente como un cuadrado de aristas vistas (línea gruesa continua). 3. Perfil derecho (vista desde la derecha): - Contorno exterior de anchura igual a la profundidad real en $X$ (duplicada respecto a la perspectiva) y altura total de la pieza. - Aristas vistas horizontales que separan la cara extrema de la losa, la zona del entrante cóncavo y el cuerpo posterior. - El hueco cuadrado aparece con líneas ocultas (de trazos), al quedar dentro del material en esta dirección. 4. Acotación normalizada (UNE-EN ISO 129): - Cotas totales de longitud, anchura y altura, sin repetirlas entre vistas. - Radios de las superficies cilíndricas ($R$), acotados en el alzado, donde se ven en verdadera forma. - Lado del hueco cuadrado y sus cotas de posición, en el alzado. - Espesor, altura y saliente de la losa. - Líneas de cota y auxiliares finas, flechas normalizadas y cifras encima de la línea de cota.
