Bloque A - Ejercicio 1 · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño PAU Andalucía Ordinaria Suplente 1 2026

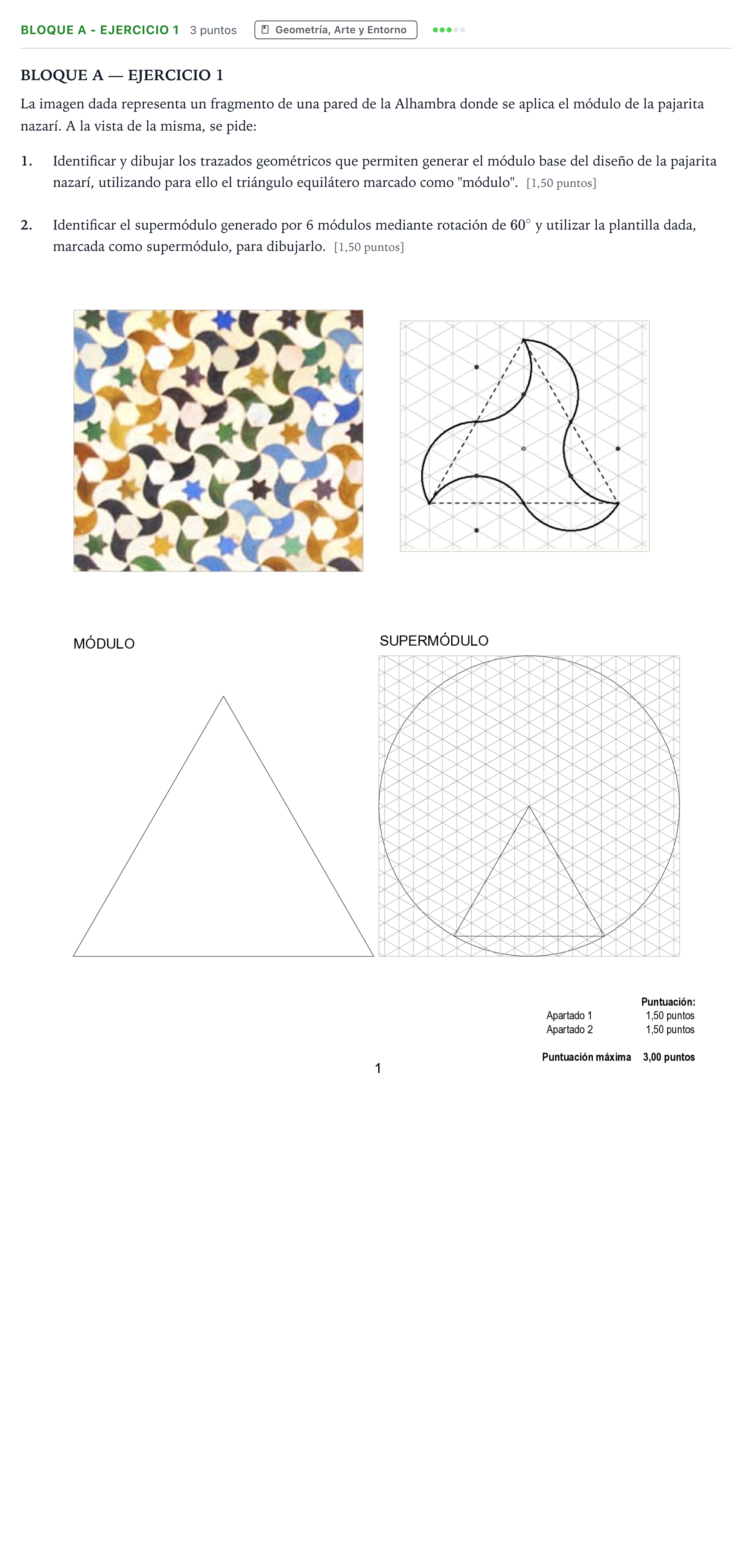

1. Identificar y dibujar los trazados geométricos que permiten generar el módulo base del diseño de la pajarita nazarí, utilizando para ello el triángulo equilátero marcado como "módulo". 2. Identificar el supermódulo generado por 6 módulos mediante rotación de 60° y utilizar la plantilla dada, marcada como supermódulo, para dibujarlo.

Solución: 1. Trazado del módulo base: - Sobre el triángulo equilátero base, se localiza el punto medio de cada uno de sus tres lados. - En cada lado se traza una curva en "S" formada por dos arcos de circunferencia tangentes en el punto medio: * Uno de los arcos es cóncavo (hacia el interior del triángulo) y el otro es convexo (hacia el exterior), con centros situados en los vértices correspondientes de la red isométrica/triangular. * Las tres curvas se orientan en el mismo sentido de giro alrededor del baricentro, de modo que las tres áreas entrantes compensan exactamente a las tres áreas salientes, conservando el área del triángulo equilátero original. 2. Trazado del supermódulo: - Tomando como centro de giro el vértice superior común del triángulo indicado en la plantilla circular, se aplica una rotación de $60^\circ$ repetida sucesivamente 5 veces ($60^\circ$, $120^\circ$, $180^\circ$, $240^\circ$, $300^\circ$). - La figura resultante está formada por 6 pajaritas enlazadas por sus cabezas/vértices centrales, configurando la estrella de 6 brazos alabeados típica de este alicatado nazarí.
