Bloque II - Ejercicio 1 · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño PAU Andalucía Ordinaria Titular A 2024

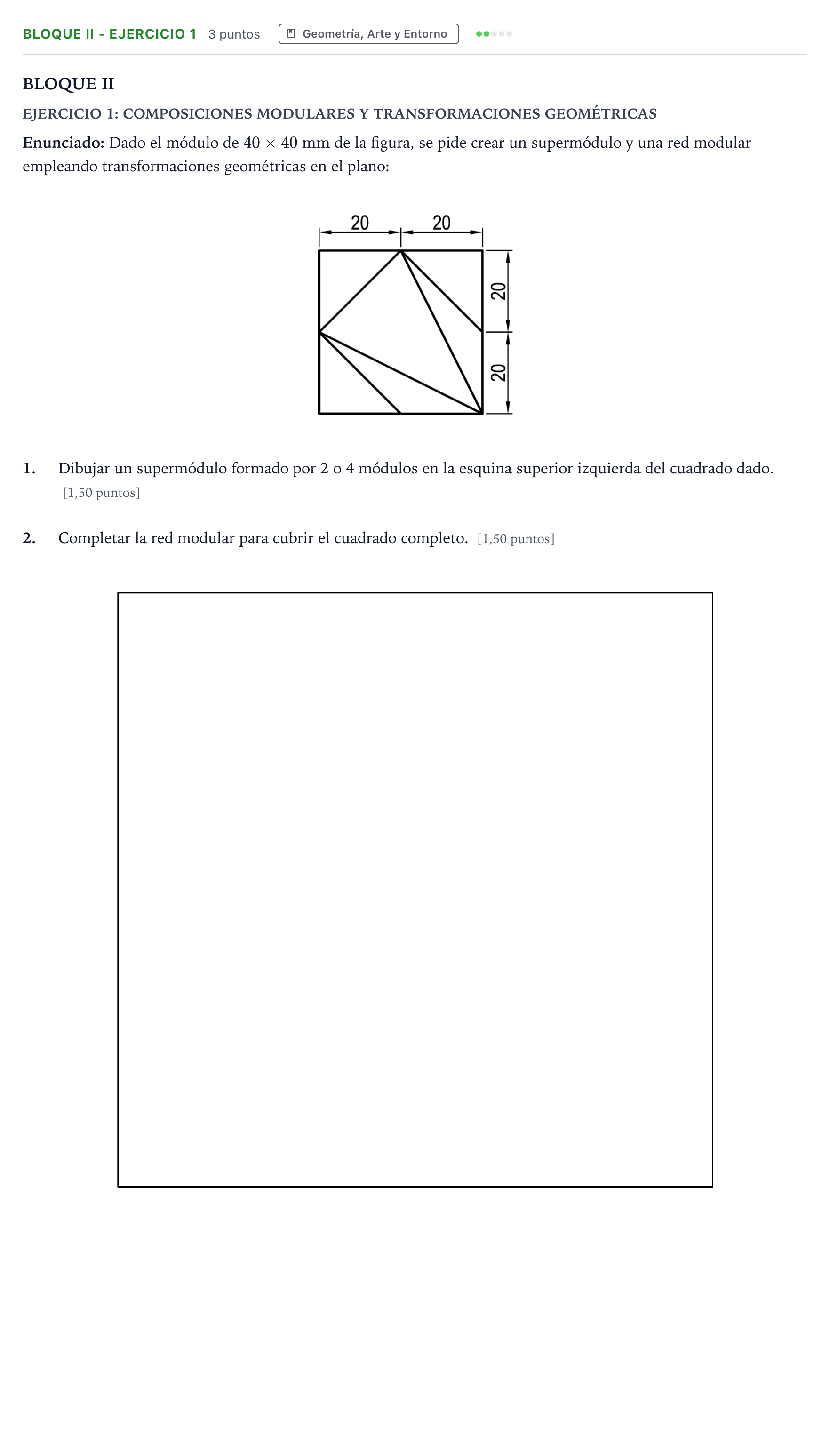

Dado el módulo de 40x40 mm de la figura, se pide crear un supermódulo y una red modular empleando transformaciones geométricas en el plano: 1. Dibujar un supermódulo formado por 2 o 4 módulos en la esquina superior izquierda del cuadrado dado. 2. Completar la red modular para cubrir el cuadrado completo.

Solución: 1. Supermódulo: - Se dibuja en la esquina superior izquierda agrupando 2 módulos (por ejemplo, $1\times 2$ o $2\times 1$) o 4 módulos formando un cuadrado de $80\times 80\text{ mm}$ ($2\times 2$). - Las transformaciones aplicables al módulo base dentro del supermódulo son: giros (habitualmente giros de 90°, 180° o 270° alrededor de los vértices comunes), simetrías axiales respecto a los bordes comunes, o traslaciones. - Las líneas interiores del módulo (segmentos oblicuos entre vértices y puntos medios) deben encajar de forma coherente según la transformación elegida, generando continuidad o patrones simétricos. 2. Red modular: - Se traslada el supermódulo de manera sistemática horizontal y verticalmente a lo largo de toda la red cuadrada hasta cubrir por completo el recuadro dado. - El trazado debe mantener la precisión geométrica en las uniones de los vértices y puntos medios a distancia de 20 mm.
