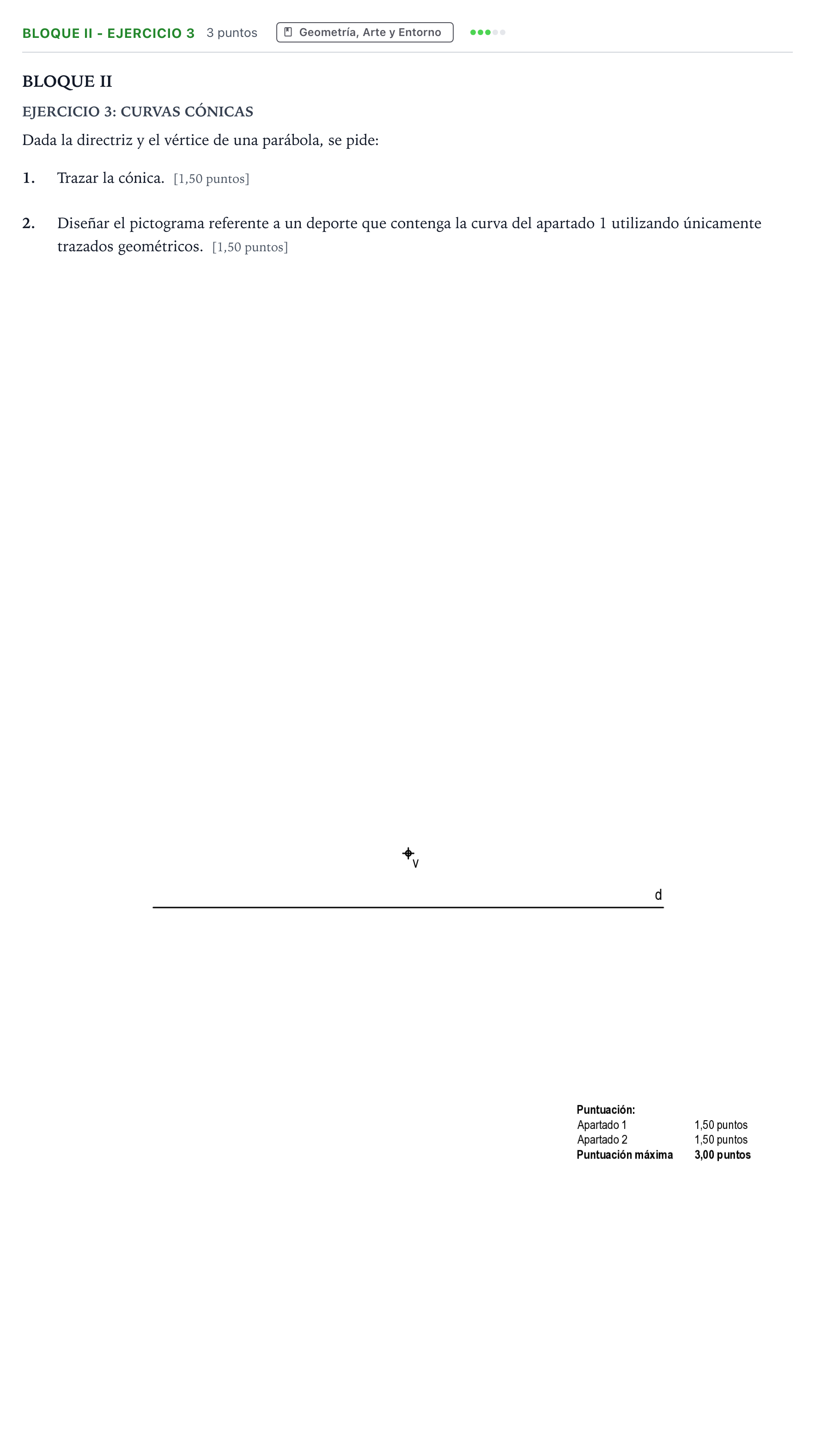

Bloque II - Ejercicio 3 · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño PAU Andalucía Ordinaria Suplente A 2024

1. Trazar la cónica. 2. Diseñar el pictograma referente a un deporte que contenga la curva del apartado 1 utilizando únicamente trazados geométricos.

Solución: 1. Trazado de la parábola: - Eje de la parábola perpendicular a la directriz $d$ que pasa por el vértice $V$, cortando a la directriz en el punto $D$. - Foco $F$ sobre el eje en sentido opuesto a $D$, cumpliendo $VF = VD = p/2$. - Trazado de paralelas a la directriz por puntos $1, 2, 3...$ situados sobre el eje a partir de $V$. - Con centro en el foco $F$ y radio igual a la distancia de cada paralela a la directriz, arcos que determinan los puntos simétricos de la curva. - Trazado continuo y homogéneo de las dos ramas de la parábola pasando por el vértice $V$. 2. Diseño del pictograma deportivo: - Composición de un pictograma esquemático y funcional representativo de una disciplina deportiva (por ejemplo: saltador de esquí, surfista sobre una ola parabólica, trayectoria de una pelota de baloncesto o voleibol, ciclista de BMX en rampa parabólica, etc.). - Empleo exclusivo de trazados geométricos auxiliares (enlaces de arcos tangentes, circunferencias, rectas y segmentos con sus centros y puntos de tangencia marcados) que integren armónicamente la parábola trazada en el apartado 1.
