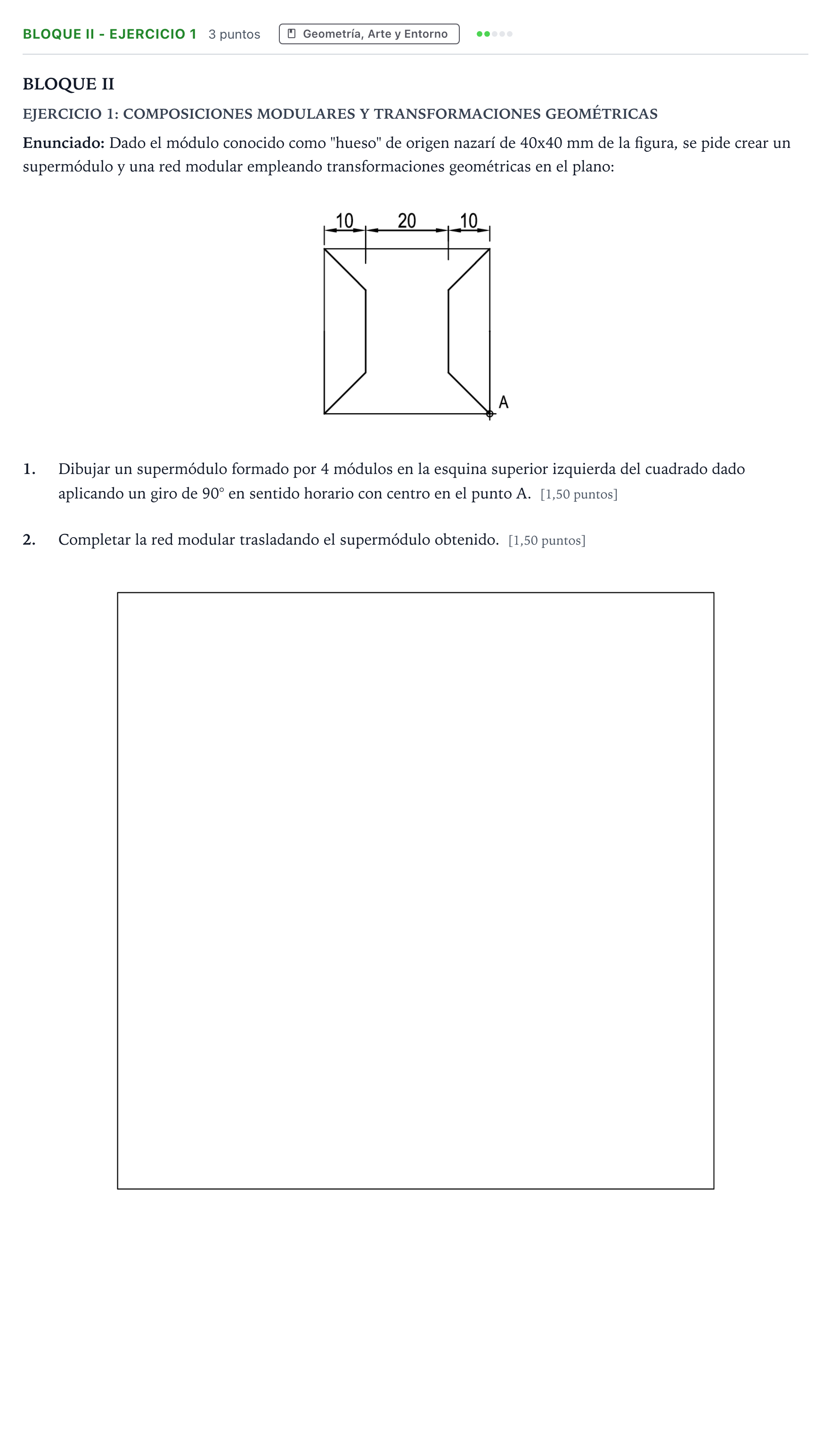

Bloque II - Ejercicio 1 · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño PAU Andalucía Ordinaria Suplente B 2024

1. Dibujar un supermódulo formado por 4 módulos en la esquina superior izquierda del cuadrado dado aplicando un giro de 90° en sentido horario con centro en el punto A. 2. Completar la red modular trasladando el supermódulo obtenido.

Solución: 1. Supermódulo: Cuatro módulos "hueso" dispuestos alrededor del vértice común A (que queda en el centro del supermódulo), formando un cuadrado de $80\times 80\text{ mm}$ en el cuadrante superior izquierdo. 2. Red modular: Traslación del supermódulo de $80\times 80\text{ mm}$ mediante vectores de magnitud $80\text{ mm}$ horizontal y verticalmente, completando una retícula de $2\times 2$ supermódulos ($4\times 4$ módulos en total) que cubre completamente el cuadrado de $160\times 160\text{ mm}$.
