Bloque II - Ejercicio 1 · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño PAU Andalucía Ordinaria Titular B 2024

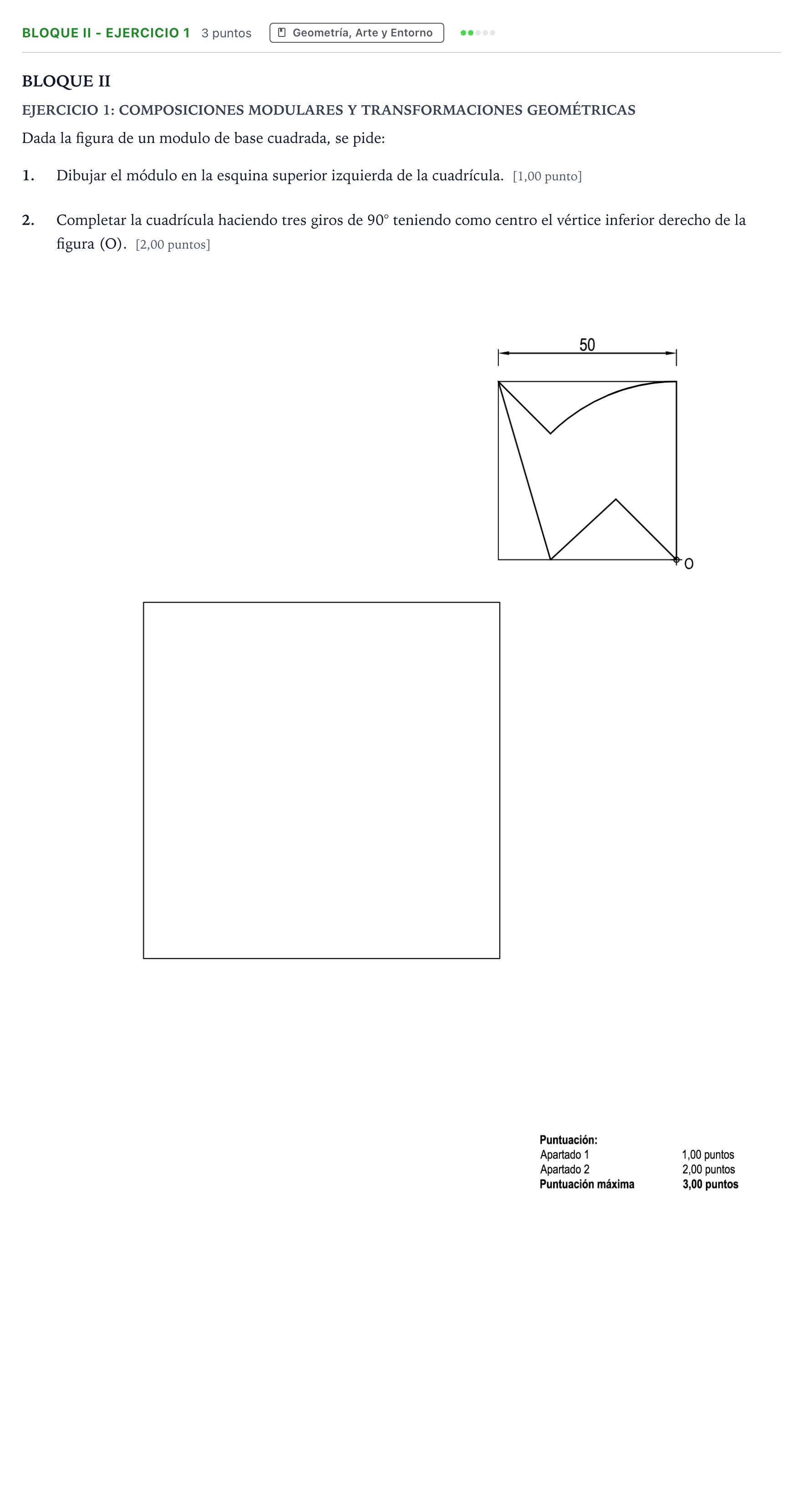

Dada la figura de un modulo de base cuadrada, se pide: 1. Dibujar el módulo en la esquina superior izquierda de la cuadrícula. 2. Completar la cuadrícula haciendo tres giros de 90° teniendo como centro el vértice inferior derecho de la figura (O).

Solución: 1. Reproducción del módulo inicial: - La cuadrícula de destino es de $100\times 100\text{ mm}$, subdividida en cuatro cuadrantes de $50\times 50\text{ mm}$. El vértice inferior derecho de la primera casilla coincide exactamente con el centro geométrico de la cuadrícula total (punto $O$). - En el cuadrante superior izquierdo se traslada fielmente la figura dada respetando las medidas: el contorno poligonal de vértices interiores y el arco de circunferencia superior. 2. Giros sucesivos de 90°: - Giro de 90°: el módulo se rota 90° en torno al punto $O$, ocupando el cuadrante superior derecho. - Giro de 180°: el módulo se rota 180° respecto a la posición inicial, situándose en el cuadrante inferior derecho. - Giro de 270°: el módulo se rota 270° en torno a $O$, completando el cuadrante inferior izquierdo. - La composición final resultante genera un motivo modular con simetría rotacional de orden 4 respecto al centro $O$, donde los arcos y las líneas quebradas forman una roseta simétrica de cuatro aspas.
