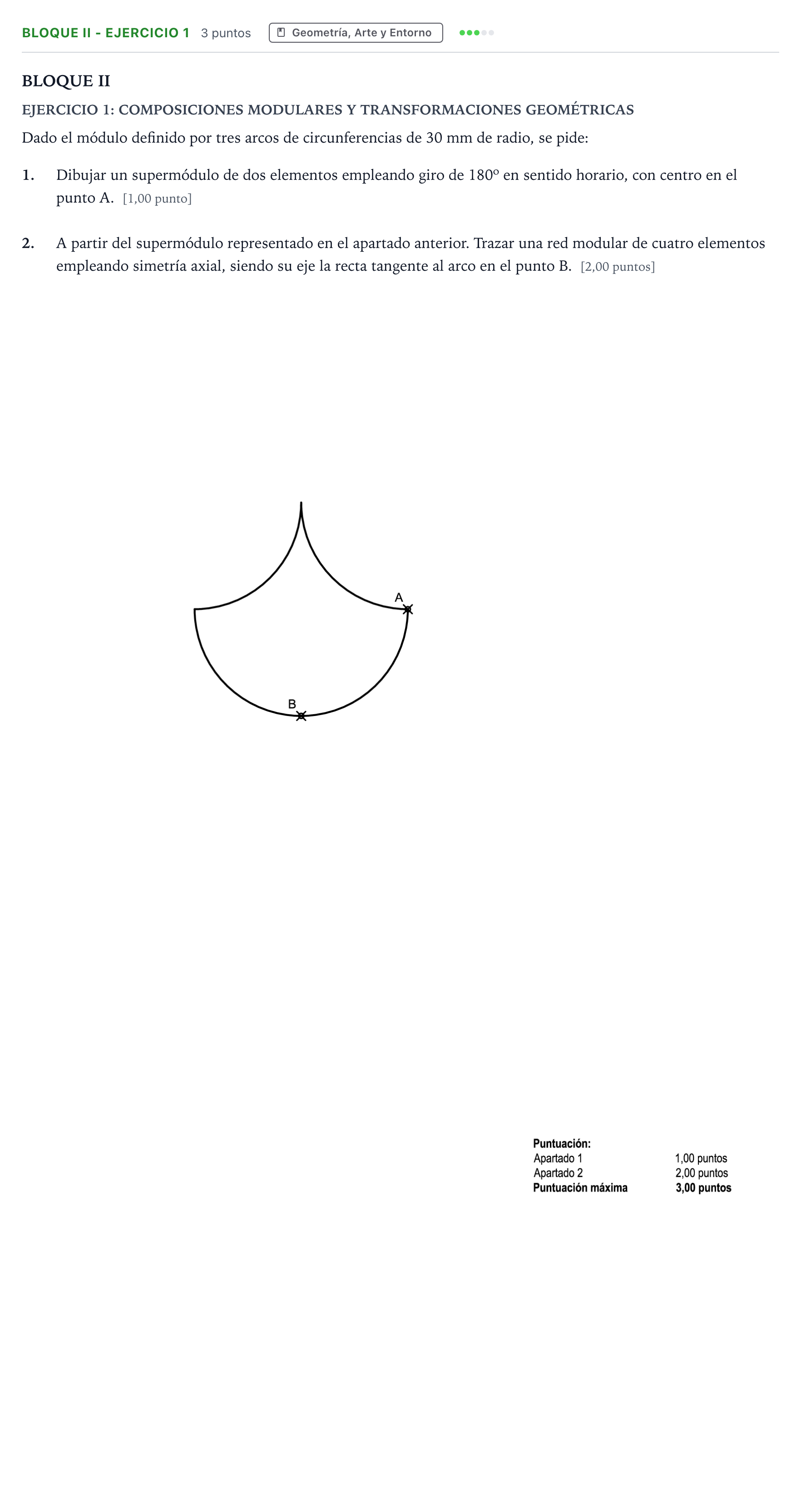

Bloque II - Ejercicio 1 · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño PAU Andalucía Ordinaria Suplente A 2024

1. Dibujar un supermódulo de dos elementos empleando giro de 180º con centro en A. 2. Trazar una red modular de cuatro elementos empleando simetría axial respecto a la tangente en B.

Solución: 1. Supermódulo por giro de 180º: - Se localizan los centros $O_1, O_2, O_3$ de los tres arcos de $R = 30\text{ mm}$ del módulo original. - Se aplica un giro de $180^\circ$ con centro en el punto $A$ (simetría central de centro $A$): cada centro transformado $O'_i$ se sitúa sobre la recta que une $O_i$ con $A$, de modo que $AO'_i = AO_i$. - Con centros en $O'_i$ y el mismo radio $R = 30\text{ mm}$, se trazan los arcos correspondientes limitados por los vértices transformados, quedando el segundo módulo en contacto con el original en el punto $A$. 2. Red modular de cuatro elementos por simetría axial: - Se determina el eje de simetría $e$, que es la recta tangente al arco en el punto $B$ (recta perpendicular al radio que une $B$ con el centro del arco inferior). - Se realiza la simetría axial del supermódulo completo (los dos elementos obtenidos) respecto al eje $e$: por cada centro y vértice del supermódulo se traza una perpendicular al eje $e$ y se transporta la misma distancia al otro lado del eje. - Se trazan los arcos de $R = 30\text{ mm}$ simétricos, completando la composición de cuatro elementos.
