Bloque II - Ejercicio 3 · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño PAU Andalucía Ordinaria Reserva B 2024

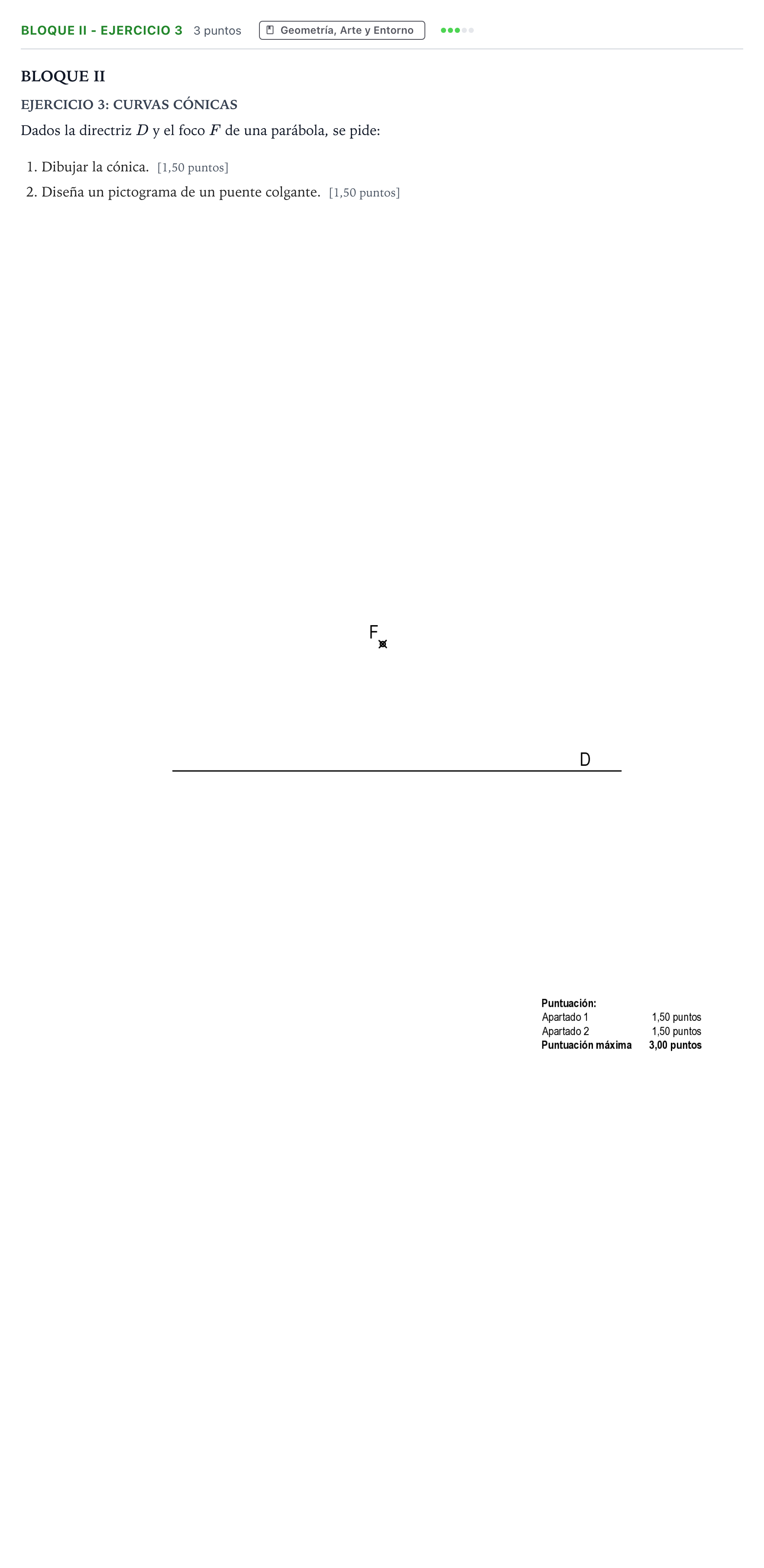

Dados la directriz D y el foco F de una parábola, se pide: 1. Dibujar la cónica. 2. Diseña un pictograma de un puente colgante.

Solución: 1. Dibujo de la cónica (parábola): - Eje de la parábola: recta perpendicular a la directriz $D$ que pasa por el foco $F$. Corta a la directriz en el punto $O$. - Vértice $V$: punto medio del segmento $OF$. Cumple $d(V, F) = d(V, D)$. - Puntos de la parábola: se trazan rectas paralelas a la directriz a distancias crecientes a partir del vértice $V$. Con centro en $F$ y radio igual a la distancia de cada paralela a la directriz, se trazan arcos que cortan a la paralela correspondiente en dos puntos simétricos respecto del eje. - Trazado: unión continua y uniforme de los puntos obtenidos y el vértice. 2. Pictograma de un puente colgante: - Diseño esquemático y sintetizado de un puente colgante utilizando la parábola obtenida como catenaria o cable principal de sustentación. - Inclusión simplificada de los elementos clave: dos torres o pilares verticales, el tablero horizontal inferior y los tirantes verticales (péndolas) que conectan el cable principal con el tablero. - Lenguaje gráfico sintético, equilibrado y legible propio de la señalética o pictograma.
