Problema 4 · Estructuras I UPC 2008

Tema: Pórticos hiperestáticos por compatibilidad (método de las fuerzas) · Del examen Recopilación de Exámenes Resueltos de Estructuras I (2008)

Enunciado

Examen Final Enero 2002 - 2º Ejercicio [3 puntos]

Calcular las reacciones en los apoyos del pórtico hiperestático de la figura, asumiendo barras con sección y material homogéneos en toda la geometría:

Indica el valor de las reacciones en los apoyos $A$ y $B$ . Convenio de signos para los valores: fuerza horizontal hacia la derecha (+), vertical hacia arriba (+), momento antihorario (+).

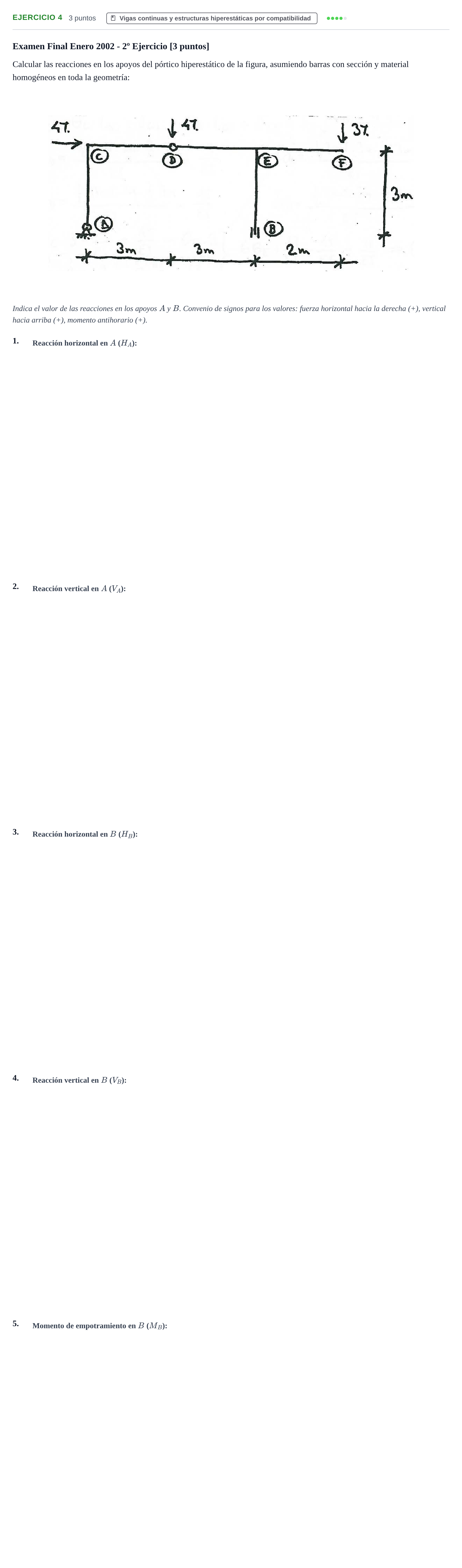

Enunciado: Problema 4 · Estructuras I UPC 2008

Solución

Según los criterios oficiales de corrección

Reacción horizontal en A ( $H_A$ )

Solución: $-2{,}14$ T

Reacción vertical en A ( $V_A$ )

Solución: $2{,}14$ T

Reacción horizontal en B ( $H_B$ )

Solución: $-1{,}86$ T

Reacción vertical en B ( $V_B$ )

Solución: $4{,}86$ T

Momento de empotramiento en B ( $M_B$ )

Solución: $5{,}57$ T·m

La explicación paso a paso, hecha con IA, es Premium. Premium

Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.
