Problema 3 · Estructuras I UPC 2000

Tema: Pórticos hiperestáticos por compatibilidad (método de las fuerzas) · Del examen Colección de exámenes resueltos de Estructuras I (2000)

Enunciado

Examen Parcial Mayo 2004 - 1er Ejercicio (6 puntos). Reacciones en pórtico hiperestático grado 1

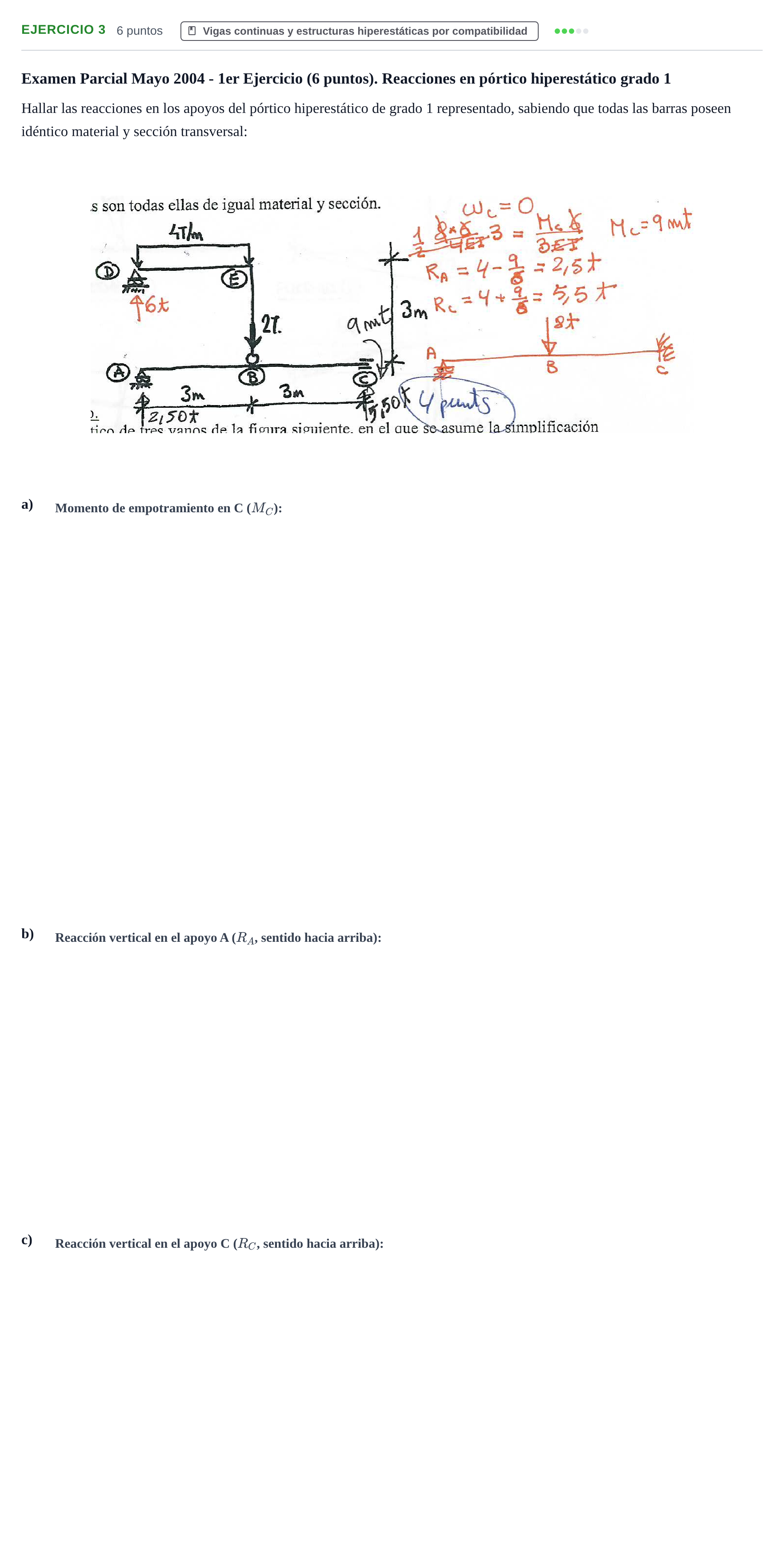

Hallar las reacciones en los apoyos del pórtico hiperestático de grado 1 representado, sabiendo que todas las barras poseen idéntico material y sección transversal:

Enunciado: Problema 3 · Estructuras I UPC 2000

Solución

Según los criterios oficiales de corrección

Momento de empotramiento en C ( $M_C$ )

Solución: $9$ t·m / $9$ m·t

Reacción vertical en el apoyo A ( $R_A$ )

Solución: $2{,}5$ t / $2{,}50$ t

Reacción vertical en el apoyo C ( $R_C$ )

Solución: $5{,}5$ t / $5{,}50$ t

La explicación paso a paso, hecha con IA, es Premium. Premium

Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.
