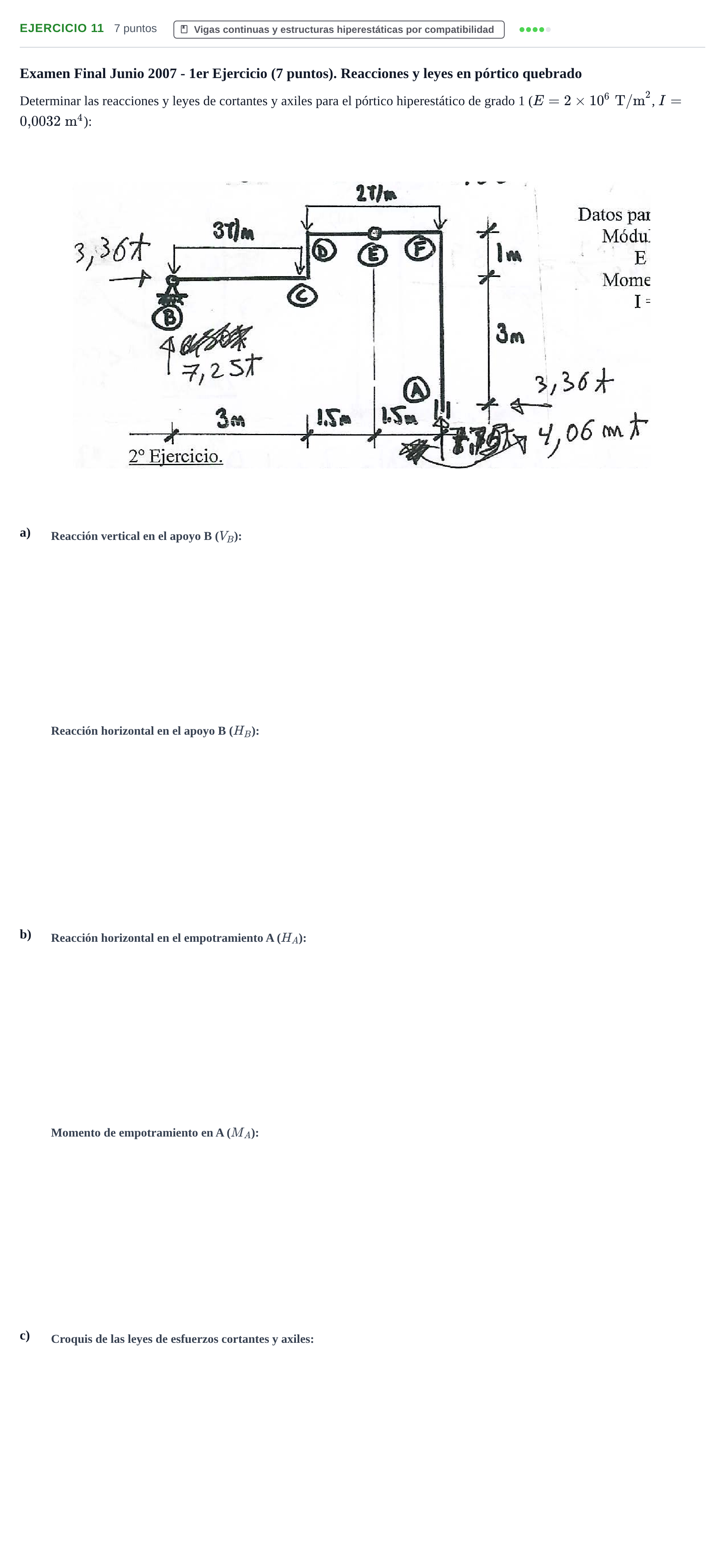

Problema 11 · Estructuras I UPC 2000

Reacción vertical en el apoyo B ($V_B$)

Solución: $7{,}25$ t

Reacción horizontal en el apoyo B ($H_B$)

Solución: $3{,}36$ t

Reacción horizontal en el empotramiento A ($H_A$)

Solución: $3{,}36$ t

Momento de empotramiento en A ($M_A$)

Solución: $4{,}06$ m·t / $4{,}06$ t·m

c) Leyes de esfuerzos cortantes y axiles en el pórtico

Solución: Leyes de cortantes ($V$) y axiles ($N$) obtenidas a partir del equilibrio seccional de cada barra con las cargas repartidas y las reacciones calculadas.
