Exercice Sous-partie 1 - Questions 1.2 à 1.5 · Bac Sciences de l'Ingénieur Métropole 1 remplacement 2025

Thème : Chaîne de puissance mécanique : cinématique et transmission de mouvement · Tiré du sujet Métropole France 1 remplacement (2025)

Énoncé

Partie 1 - Sciences de l'ingénieur

Robot d'assistance à la mobilité

Il est parfois difficile pour une personne souffrant d'un handicap moteur ou victime d'un accident de se déplacer à l'intérieur de son habitat. Les fauteuils roulants classiques sont généralement encombrants et ne passent pas forcément partout.

Une société a conçu un système qui permet de transformer une chaise quelconque en un fauteuil roulant d'intérieur: le robot d'assistance à la mobilité. Ce système présente trois avantages par rapport à un fauteuil roulant classique (figure 1): il permet de choisir une chaise confortable, il est beaucoup plus fin et peut donc passer partout ou presque et il permet de se lever plus facilement. De plus, ce robot d'assistance propose une autonomie accrue par rapport au fauteuil roulant classique motorisé.

Ce système comporte une plateforme motorisée qui vient épouser les pieds de la chaise choisie en se clipsant dans les réceptacles prévus à cet effet. Il est doté d'un moteur central et d'un mât sur lequel est montée une télécommande pour que l'utilisateur puisse se déplacer en toute autonomie (figure 2).

Sous-partie 1: Validation du dispositif d'aide à la verticalisation

Pour aider la personne à se lever sans trop d'efforts, les concepteurs du robot d'assistance ont utilisé un vérin électrique qui agit sur l'inclinaison du repose-pieds et qui surélève également l'arrière de l'assise (figure 4).

L'utilisateur incline la chaise à l'arrêt, en agissant sur la télécommande. Cette action commande alors un vérin électrique qui abaisse la roulette arrière (figure 5).

Pour valider la solution de l'aide à la verticalisation retenue, il est nécessaire d'étudier les trajectoires des différents centres de liaison du système pour connaître la course du vérin électrique entre les deux positions extrêmes (figure 6). En effet, la course du vérin doit être suffisante pour soulever les roues arrières et amener le fauteuil à une certaine inclinaison.

Question 1.2

Définir la nature du mouvement du bras roulette (5) par rapport au châssis (1).

Définir alors la nature de la trajectoire du point C, TC∈5/1T_{C \in 5/1}.

Questions 1.2 à 1.4 (Tracés sur DR1)

Sur le document réponse DR1:

- représenter la trajectoire TC∈5/1T_{C \in 5/1} sur la figure correspondant à la position finale (Question 1.2);

- tracer le point C1C_1 à partir du point E1E_1 (Question 1.3);

- tracer le segment [C1D1][C_1D_1] matérialisant le vérin en position sortie (Question 1.4).

Question 1.4

Relever les longueurs des segments [C0D0][C_0D_0] (représentant le vérin en position initiale) et [C1D1][C_1D_1]. En déduire leurs valeurs réelles en tenant compte de l'échelle (1: 5).

Question 1.5

Indiquer alors le déplacement du vérin électrique nécessaire au débattement angulaire du bras roulette (5) entre les positions extrêmes (course du vérin).

Conclure sur la capacité du vérin à répondre à l'exigence de l'aide à la verticalisation lors du transfert de la personne sur le robot d'assistance à la mobilité.

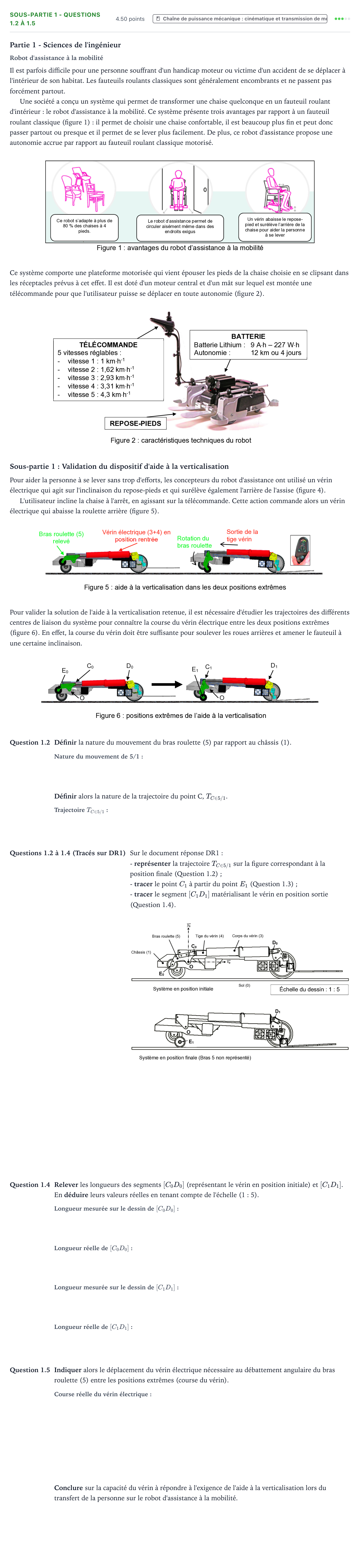

Énoncé: Exercice Sous-partie 1 - Questions 1.2 à 1.5 · Bac Sciences de l'Ingénieur Métropole 1 remplacement 2025

Corrigé

Corrigé établi d’après les éléments de correction officiels

Question 1.2 : Définir la nature du mouvement du bras roulette (5) par rapport au châssis (1).

Réponse : rotation d'axe (O,z⃗0)(O, \vec{z}_0) (de centre O accepté)

Question 1.2 : Définir alors la nature de la trajectoire du point C, TC∈5/1T_{C \in 5/1}.

Réponse : cercle de centre O et de rayon (CO) / arc de cercle

Questions 1.2 à 1.4 : Tracés sur le document réponse DR1 (trajectoire TC∈5/1T_{C \in 5/1}, point C1C_1, segment [C1D1][C_1D_1]).

Réponse : - Trajectoire TC∈5/1T_{C \in 5/1} : arc de cercle de centre O passant par C0C_0. - Point C1C_1 déterminé à partir de E1E_1 (conservation de la géométrie du bras 5). - Segment [C1D1][C_1D_1] matérialisant l'axe du vérin en position sortie.

Question 1.4 : Longueur du segment [C0D0][C_0D_0] sur le dessin.

Réponse : 7,7 cm / 77 mm

Question 1.4 : Longueur réelle du segment [C0D0][C_0D_0].

Réponse : 38,5 cm / 385 mm

Question 1.4 : Longueur du segment [C1D1][C_1D_1] sur le dessin.

Réponse : 9,1 cm / 91 mm

Question 1.4 : Longueur réelle du segment [C1D1][C_1D_1].

Réponse : 45,5 cm / 455 mm

Question 1.5 : Indiquer alors le déplacement du vérin électrique nécessaire (course).

Réponse : 70 mm / 7 cm

Question 1.5 : Conclure sur la capacité du vérin à répondre à l'exigence de l'aide à la verticalisation.

Réponse : La course est inférieure à 150 mm (voir exigence) donc le vérin est validé.
