Exercice Sous-partie 3 - Chaîne de puissance mécanique · Bac Sciences de l'Ingénieur Métropole 2023 (sujet 1)

Thème : Chaîne de puissance mécanique : cinématique et transmission de mouvement · Tiré du sujet Métropole France 1 (2023)

Énoncé

Sous-partie 3

L'autonomie du système est-elle assurée ?

L'objectif de cette sous-partie est de vérifier que le moteur diesel délivre assez de puissance et assure une utilisation du TAF35 compatible avec les 7 heures annoncées par le constructeur.

Les chaînes de puissances du TAF35 utilisent l'énergie hydraulique générée par la pompe accouplée au moteur diesel (voir le diagramme de blocs internes [ibd] de la figure 2).

Pour valider le choix du moteur diesel vis-à-vis de l'autonomie, le cas le plus extrême doit être envisagé, avec toutes les chaînes de puissance en fonctionnement. Les conditions d'utilisation du TAF35 sont donc les suivantes:

déplacement en montée (20°) à vitesse lente;

turbine en fonctionnement;

turbine en cours d'élévation et en cours d'inclinaison.

Les constituants d'une chaîne de puissance sont reliés entre eux par un lien de puissance transportant une grandeur d'effort et une grandeur de flux, dont le produit caractérise le transfert de puissance entre ces constituants.

Par exemple, lorsque l'on souhaite préciser les deux grandeurs (effort et flux) sur un lien de puissance dans le cas d'une puissance hydraulique, la notation est la suivante:

Pour évaluer la puissance nécessaire au déplacement du TAF35 en montée, on suppose que le véhicule avance à vitesse constante V=3,6 km⋅h−1V = 3{,}6\text{ km}\cdot\text{h}^{-1}.

Données

m=3 900 kgm = 3\,900\text{ kg} la masse totale du véhicule;

g=9,81 m⋅s−2g = 9{,}81\text{ m}\cdot\text{s}^{-2} l'accélération de la pesanteur;

α\alpha l'angle d'inclinaison de la pente avec αmax⁡=20∘\alpha_{\max} = 20^\circ.

Le contact des chenilles avec le sol est supposé comme étant sans glissement.

La figure 13 présente la modélisation des efforts qui s'exercent sur le véhicule. On note P⃗\vec{P} le poids du véhicule, N⃗\vec{N} et T⃗\vec{T} les composantes de la réaction du sol sur le véhicule telles que:

N⃗\vec{N} la composante normale au contact;

T⃗\vec{T} la composante tangentielle correspondant à la force de propulsion du véhicule.

Question 1.17

À partir des caractéristiques des différents blocs de la chaîne de puissance du TAF35 (voir le bloc « Chaîne de propulsion » du document réponse DR3), en déduire la puissance hydraulique Phydrau-motriceP_{\text{hydrau-motrice}} totale nécessaire pour gravir une pente de 20∘20^\circ à la vitesse de 3,6 km⋅h−13{,}6\text{ km}\cdot\text{h}^{-1} (on prendra Pmotrice=13 kWP_{\text{motrice}} = 13\text{ kW}).

Le constructeur annonce une vitesse de rotation de la turbine Nturbine=2 000 tr⋅min−1N_{\text{turbine}} = 2\,000\text{ tr}\cdot\text{min}^{-1} avec un couple fourni par le moteur Cmoteur-turbine=77 N⋅mC_{\text{moteur-turbine}} = 77\text{ N}\cdot\text{m}.

Question 1.18

Déterminer la puissance Pmoteur-turbineP_{\text{moteur-turbine}} fournie par le moteur pour faire tourner la turbine. À partir des caractéristiques de la chaîne de puissance du TAF35 (voir le document réponse DR3), en déduire la puissance hydraulique Phydrau-turbineP_{\text{hydrau-turbine}} nécessaire.

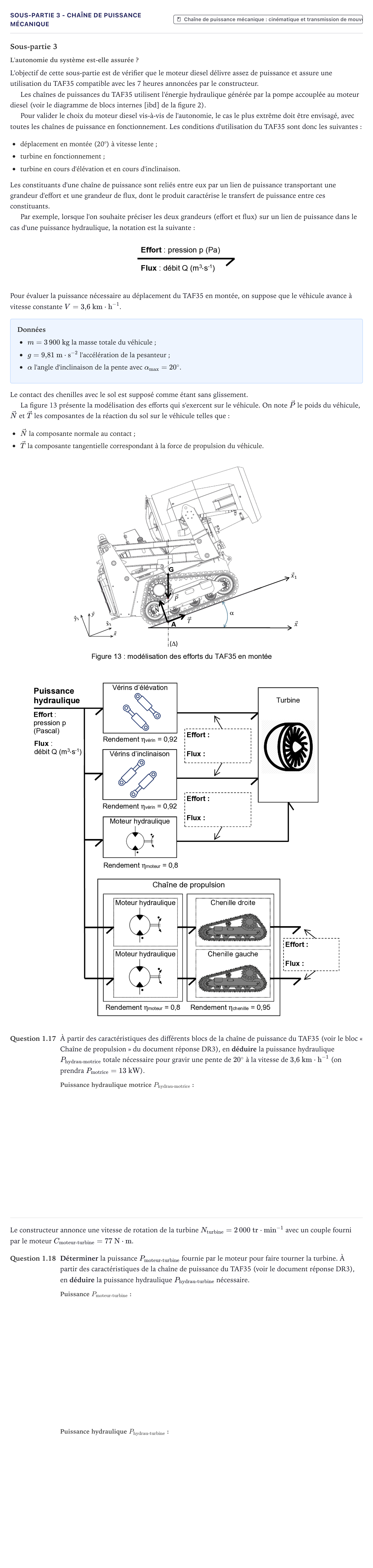

Énoncé: Exercice Sous-partie 3 - Chaîne de puissance mécanique · Bac Sciences de l'Ingénieur Métropole 2023 (sujet 1)

Corrigé

Corrigé établi d’après les éléments de correction officiels

Question 1.17 : À partir des caractéristiques des différents blocs de la chaîne de puissance du TAF35 (voir le bloc « Chaîne de propulsion » du document réponse DR3), en déduire la puissance hydraulique Phydrau-motrice totale nécessaire pour gravir une pente de 20° à la vitesse de 3,6 km·h⁻¹.

Réponse : 17,1 kW17{,}1\text{ kW} / 17 218 W17\,218\text{ W}

Question 1.18 : Déterminer la puissance Pmoteur-turbine fournie par le moteur pour faire tourner la turbine.

Réponse : 16,1 kW16{,}1\text{ kW} / 16 127 W16\,127\text{ W}

Question 1.18 : À partir des caractéristiques de la chaîne de puissance du TAF35 (voir le document réponse DR3), en déduire la puissance hydraulique Phydrau-turbine nécessaire.

Réponse : 20,16 kW20{,}16\text{ kW} / 20 158 W20\,158\text{ W}

L’explication pas à pas, faite avec l’IA, est réservée aux membres Premium. Premium

Résous-le ici : correction automatique, indices et corrigé détaillé.
