Aufgabe 2 - Längen, Winkel und Abstände im Raum · Abitur NRW Mathematik GK · Teil B · Analytische Geometrie (WTR 2018

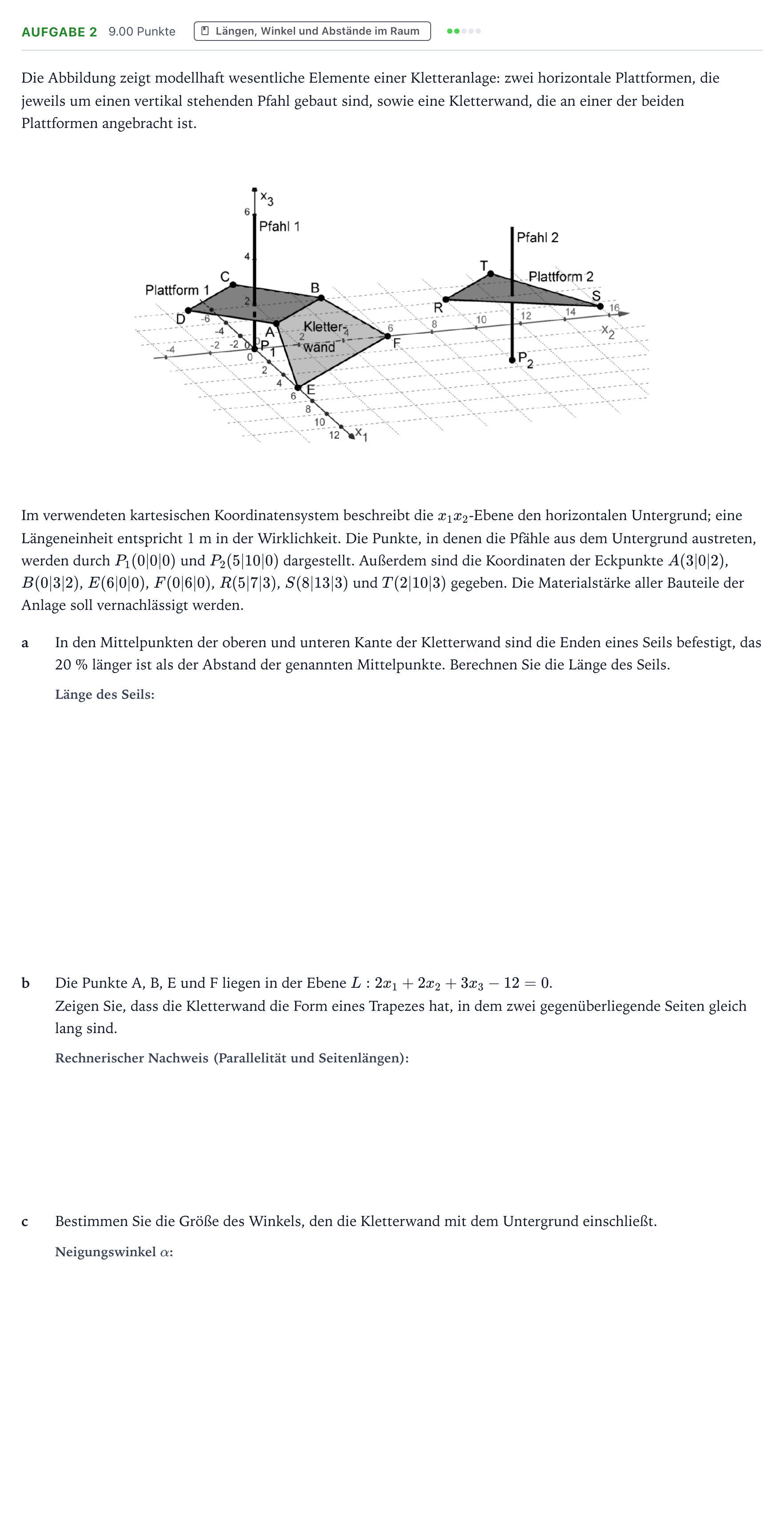

Die Abbildung zeigt modellhaft wesentliche Elemente einer Kletteranlage: zwei horizontale Plattformen, die jeweils um einen vertikal stehenden Pfahl gebaut sind, sowie eine Kletterwand, die an einer der beiden Plattformen angebracht ist.

Im verwendeten kartesischen Koordinatensystem beschreibt die $x_1x_2$-Ebene den horizontalen Untergrund; eine Längeneinheit entspricht 1 m in der Wirklichkeit. Die Punkte, in denen die Pfähle aus dem Untergrund austreten, werden durch $P_1(0|0|0)$ und $P_2(5|10|0)$ dargestellt. Außerdem sind die Koordinaten der Eckpunkte $A(3|0|2)$, $B(0|3|2)$, $E(6|0|0)$, $F(0|6|0)$, $R(5|7|3)$, $S(8|13|3)$ und $T(2|10|3)$ gegeben. Die Materialstärke aller Bauteile der Anlage soll vernachlässigt werden.

a

In den Mittelpunkten der oberen und unteren Kante der Kletterwand sind die Enden eines Seils befestigt, das 20 % länger ist als der Abstand der genannten Mittelpunkte. Berechnen Sie die Länge des Seils.

b

Die Punkte A, B, E und F liegen in der Ebene $L: 2x_1 + 2x_2 + 3x_3 - 12 = 0$.

Zeigen Sie, dass die Kletterwand die Form eines Trapezes hat, in dem zwei gegenüberliegende Seiten gleich lang sind.

c

Bestimmen Sie die Größe des Winkels, den die Kletterwand mit dem Untergrund einschließt.
