Aufgabe B5 - Integralrechnung · Abitur NRW Mathematik GK · Haupttermin · GTR · Weiterbildungsk 2023

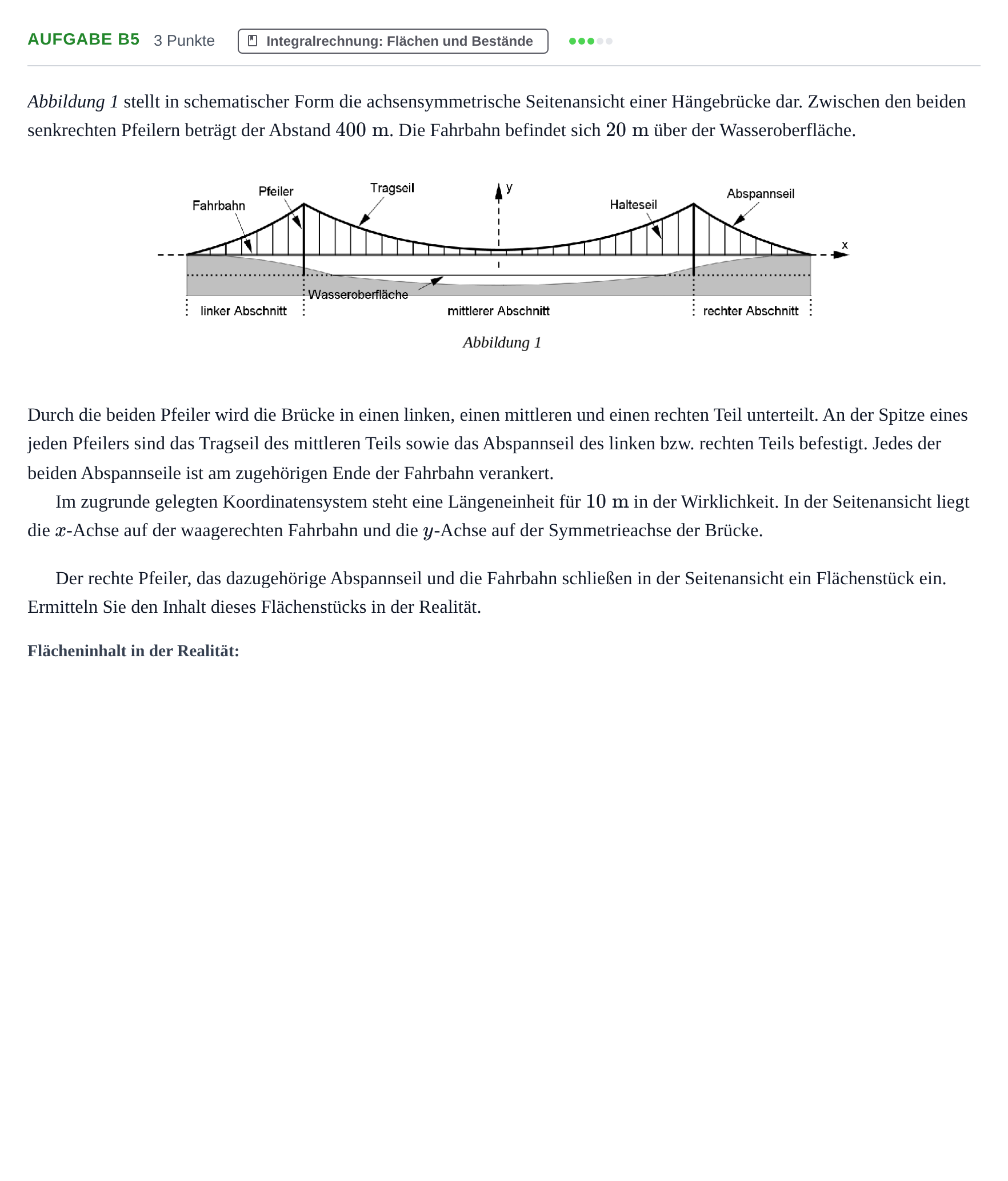

Abbildung 1 stellt in schematischer Form die achsensymmetrische Seitenansicht einer Hängebrücke dar. Zwischen den beiden senkrechten Pfeilern beträgt der Abstand $400\text{ m}$. Die Fahrbahn befindet sich $20\text{ m}$ über der Wasseroberfläche.

Durch die beiden Pfeiler wird die Brücke in einen linken, einen mittleren und einen rechten Teil unterteilt. An der Spitze eines jeden Pfeilers sind das Tragseil des mittleren Teils sowie das Abspannseil des linken bzw. rechten Teils befestigt. Jedes der beiden Abspannseile ist am zugehörigen Ende der Fahrbahn verankert.

Im zugrunde gelegten Koordinatensystem steht eine Längeneinheit für $10\text{ m}$ in der Wirklichkeit. In der Seitenansicht liegt die $x$-Achse auf der waagerechten Fahrbahn und die $y$-Achse auf der Symmetrieachse der Brücke.

Der rechte Pfeiler, das dazugehörige Abspannseil und die Fahrbahn schließen in der Seitenansicht ein Flächenstück ein.

Ermitteln Sie den Inhalt dieses Flächenstücks in der Realität.
