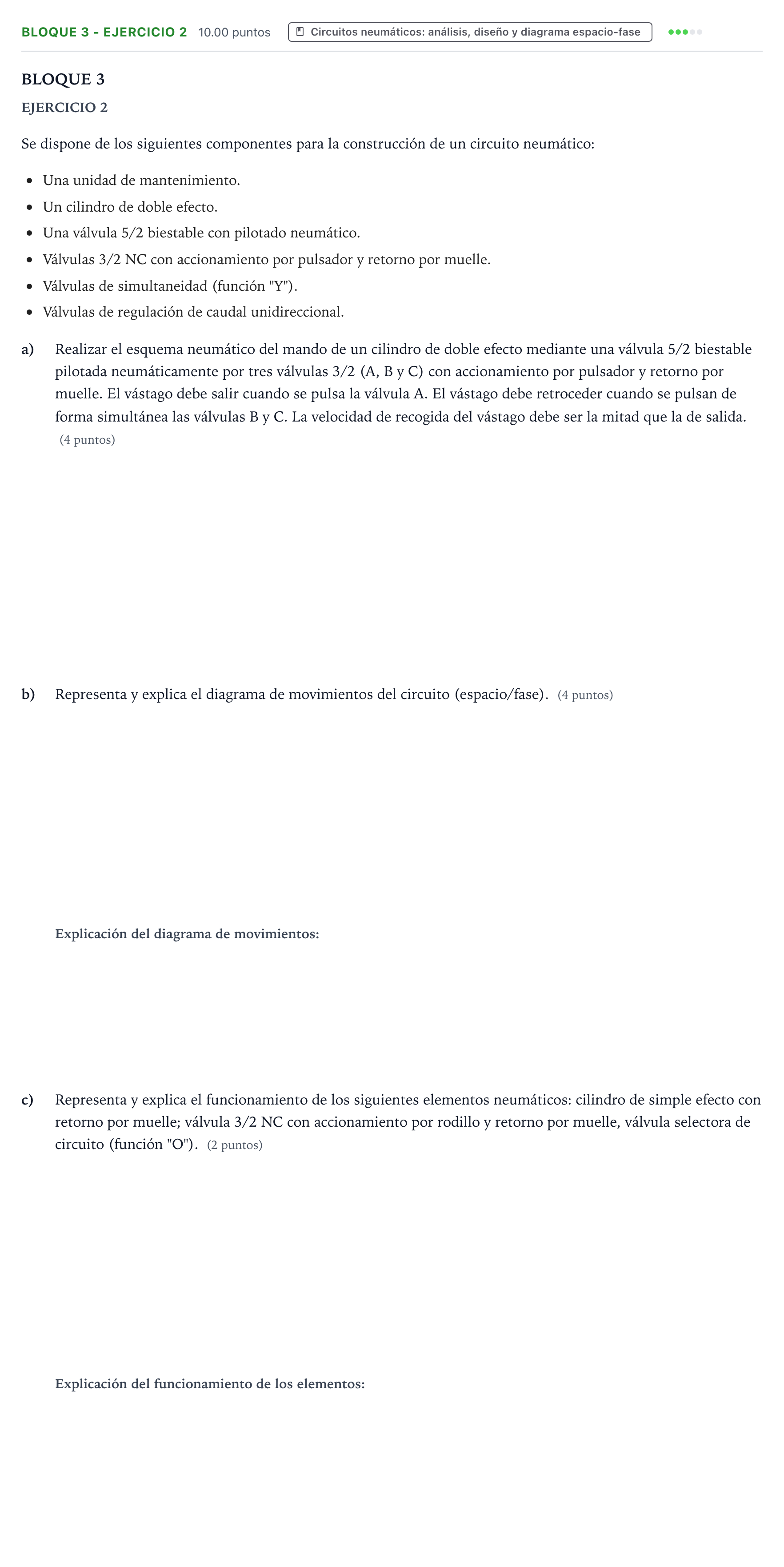

Bloque 3 - Ejercicio 2 · Tecnología e Ingeniería II PAU País Vasco Ordinaria 2025

Representaciones gráficas del circuito, diagrama espacio-fase y simbología de componentes

Solución: a) Esquema neumático: b) Diagrama de movimientos (espacio-fase): c) Representación de los elementos neumáticos: - Cilindro de simple efecto con retorno por muelle: - Válvula 3/2 NC accionada por rodillo y válvula selectora (función "O"):

b) Representa y explica el diagrama de movimientos del circuito (espacio/fase). (4 puntos)

Solución: El diagrama representa el avance del cilindro 1.0 al activarse la válvula 1.2, manteniéndose extendido hasta que se activan a la vez las válvulas 1.4 y 1.6. La recogida dura el doble de tiempo que la salida debido a la regulación de caudal al 50%, reflejándose en una menor pendiente.

c) Representa y explica el funcionamiento de los siguientes elementos neumáticos: cilindro de simple efecto con retorno por muelle; válvula 3/2 NC con accionamiento por rodillo y retorno por muelle, válvula selectora de circuito (función "O"). (2 puntos)

Solución: - Cilindro de simple efecto con retorno por muelle: realiza trabajo en un solo sentido con la entrada de aire a presión, y el retroceso a la posición de reposo lo efectúa el muelle interno al descargarse el aire. - Válvula 3/2 NC accionada por rodillo: dispone de 3 vías y 2 posiciones; en reposo la vía de presión está cerrada. Al ser accionada mecánicamente por el paso de una leva o vástago sobre el rodillo, abre el paso de presión hacia la utilización. - Válvula selectora (función "O"): permite enviar aire a la salida (vía 2) indistintamente cuando entra presión por cualquiera de sus dos entradas (vías 1), obturando automáticamente la entrada no presurizada.
