Bloque 3 - Ejercicio 1 · Tecnología e Ingeniería II PAU País Vasco Extraordinaria 2024
Tema: Circuitos neumáticos: análisis, diseño y diagrama espacio-fase · Del examen Extraordinaria (2024)
Enunciado
BLOQUE 3
EJERCICIO 1

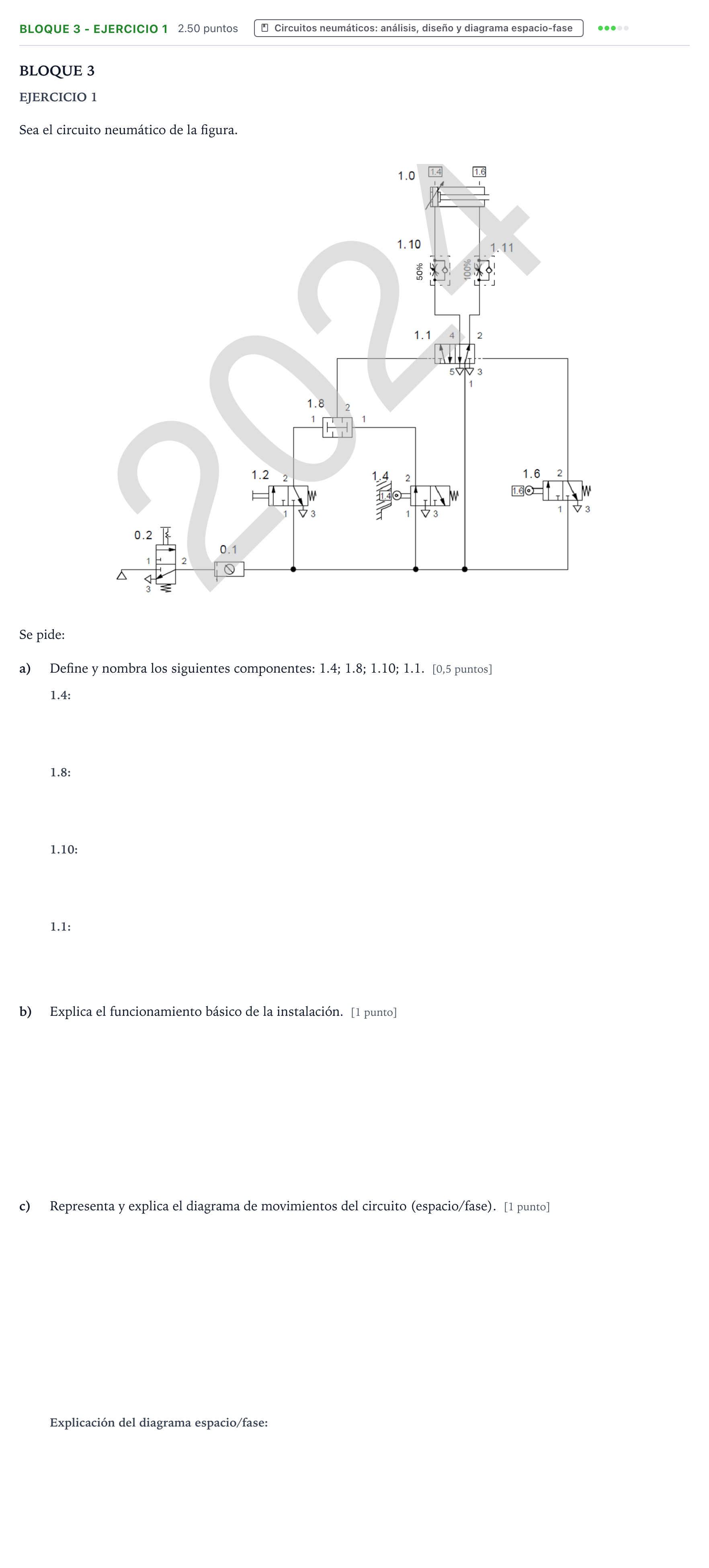

Sea el circuito neumático de la figura.
Se pide:
a)
Define y nombra los siguientes componentes: 1.4; 1.8; 1.10; 1.1. [0,5 puntos]
b)
Explica el funcionamiento básico de la instalación. [1 punto]
c)
Representa y explica el diagrama de movimientos del circuito (espacio/fase). [1 punto]

Solución
Según los criterios oficiales de corrección
a) Define y nombra el componente: 1.4
Solución: Válvula 3/2 con mando con rodillo y retorno con resorte monoestable N/C
a) Define y nombra el componente: 1.8
Solución: Válvula de simultaneidad (función "Y")
a) Define y nombra el componente: 1.10
Solución: Válvula de regulación de caudal unidireccional
a) Define y nombra el componente: 1.1
Solución: Cilindro de doble efecto (amortiguamiento neumático) / Válvula 5/2 biestable
b) Explica el funcionamiento básico de la instalación.
Solución: El proceso se inicia pulsando el mando de 0.2 que permite que el aire se propague por el circuito. Inicialmente, el vástago del cilindro se encuentra recogido accionando el rodillo de la válvula 1.4. Cuando se pulsa el mando de la válvula 1.2 la válvula de simultaneidad permite el paso del aire y hace que la válvula 1.1 cambie de posición de trabajo saliendo el vástago. En ese momento, el rodillo de la válvula 1.4 deja de actuarse. Cuando el vástago sale completamente, se acciona el rodillo de la válvula 1.6. Esto hace que la válvula 1.1 cambie de posición y el vástago comience a recogerse. En el momento en que el vástago actúa el rodillo de la válvula 1.4 se alcanza el estado inicial. Dada la existencia de válvulas reguladoras, la velocidad de salida del vástago es la mitad que la de recogida.
c) Explica el diagrama de movimientos del circuito (espacio/fase).
Solución: El cilindro 1.0 avanza lentamente (pendiente menor, ocupa dos fases temporales o de avance por estar regulado al 50%) tras pulsar 1.2 estando 1.4 activo. Al final del recorrido pisa 1.6 momentáneamente, invirtiendo la marcha. La recogida se produce con mayor rapidez (regulada al 100%), tardando la mitad del tiempo, hasta volver a pisar 1.4 en la posición de reposo.
c) Representa el diagrama de movimientos del circuito (espacio/fase).
Solución: Diagrama espacio-fase en el que se representan las señales y posiciones: - 0.2: Pasa a nivel alto al inicio y permanece activada. - 1.2: Pulso de inicio de ciclo. - 1.4: Activa en reposo; se desactiva al iniciar el avance de 1.0 y vuelve a activarse al final de la recogida. - 1.6: Pulso breve cuando 1.0 alcanza el final de carrera delantero. - 1.0: Avance con pendiente moderada (doble duración) y retroceso rápido con pendiente más pronunciada.
