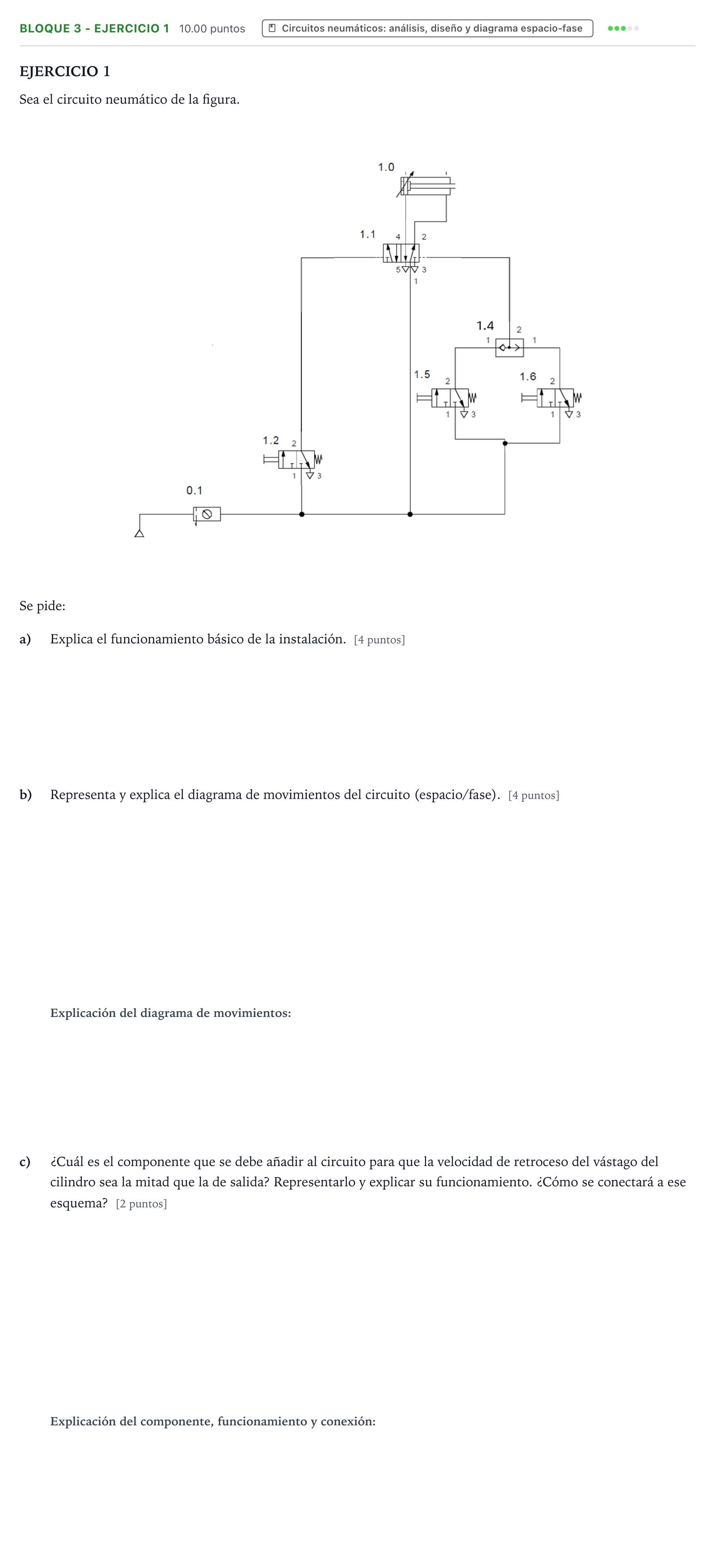

Bloque 3 - Ejercicio 1 · Tecnología e Ingeniería II PAU País Vasco Extraordinaria 2025

a) Explica el funcionamiento básico de la instalación. (4 puntos)

Solución: Inicialmente el cilindro de doble efecto 1.0 se encuentra recogido. Cuando se pulsa la válvula 1.2, la válvula de distribución 1.1 se actúa neumáticamente, cambia de posición de trabajo y acciona el vástago del cilindro 1.0 que se despliega. Cuando se pulsa la válvula 1.5 o la válvula 1.6, la válvula de distribución 1.1 vuelve a cambiar de posición y el vástago 1.0 se recoge hasta llegar al estado inicial.

b) Explicación del diagrama de movimientos del circuito (espacio/fase). (4 puntos)

Solución: El diagrama espacio-fase muestra la posición del vástago del cilindro 1.0 y las señales de los pulsadores 1.2, 1.5 y 1.6. Al accionar 1.2 el vástago avanza hasta su final de carrera anterior. Permanece extendido hasta que se pulsa 1.5 (o 1.6), momento en el que el vástago retrocede a la posición de reposo.

c) Explicación del componente, funcionamiento y conexión para regular la velocidad de retroceso al 50%. (2 puntos)

Solución: Se utiliza una válvula de regulación unidireccional que restrinja el caudal al 50%. Se conecta entre la vía 2 de la válvula distribuidora 1.1 y la cámara anterior del cilindro (lado vástago), orientada de modo que el estrangulamiento actúe sobre el aire que entra a la cámara anterior al retroceder (o sobre el escape de la cámara posterior), permitiendo el flujo libre en el movimiento contrario mediante la válvula antirretorno en paralelo.

Representaciones gráficas de los apartados b) y c)

Solución: b) Diagrama de movimientos (espacio/fase): c) Representación de la válvula de regulación y conexión al circuito:
