Bloque 3 - Ejercicio 2 · Tecnología e Ingeniería II PAU País Vasco Extraordinaria 2024
Tema: Circuitos neumáticos: análisis, diseño y diagrama espacio-fase · Del examen Extraordinaria (2024)

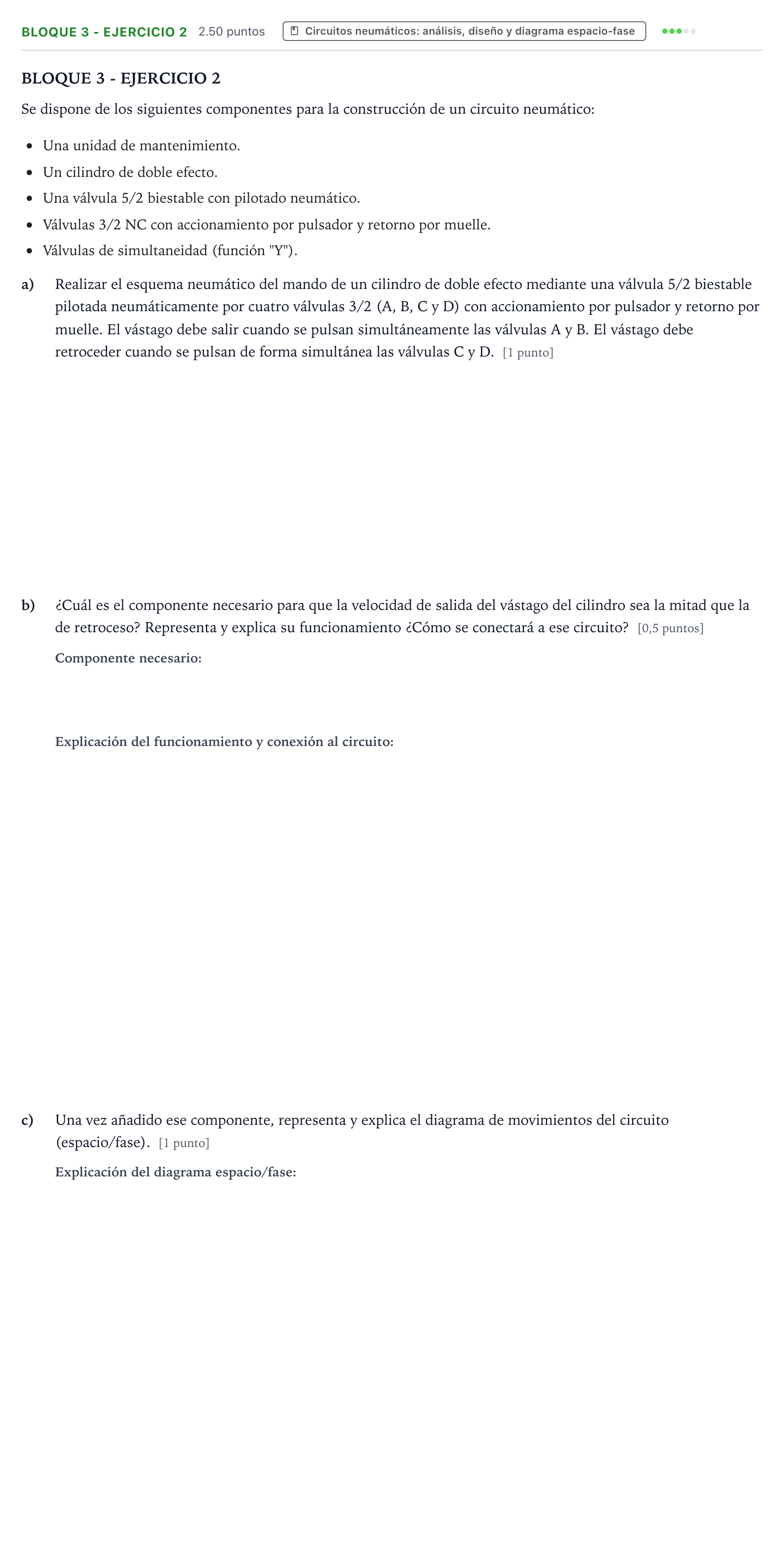

Enunciado
BLOQUE 3 - EJERCICIO 2
Se dispone de los siguientes componentes para la construcción de un circuito neumático:
Una unidad de mantenimiento.
Un cilindro de doble efecto.
Una válvula 5/2 biestable con pilotado neumático.
Válvulas 3/2 NC con accionamiento por pulsador y retorno por muelle.
Válvulas de simultaneidad (función "Y").
a)
Realizar el esquema neumático del mando de un cilindro de doble efecto mediante una válvula 5/2 biestable pilotada neumáticamente por cuatro válvulas 3/2 (A, B, C y D) con accionamiento por pulsador y retorno por muelle. El vástago debe salir cuando se pulsan simultáneamente las válvulas A y B. El vástago debe retroceder cuando se pulsan de forma simultánea las válvulas C y D. [1 punto]
b)
¿Cuál es el componente necesario para que la velocidad de salida del vástago del cilindro sea la mitad que la de retroceso? Representa y explica su funcionamiento ¿Cómo se conectará a ese circuito? [0,5 puntos]
c)
Una vez añadido ese componente, representa y explica el diagrama de movimientos del circuito (espacio/fase). [1 punto]
Solución
Según los criterios oficiales de corrección
a) Realizar el esquema neumático del mando de un cilindro de doble efecto mediante una válvula 5/2 biestable pilotada neumáticamente por cuatro válvulas 3/2 (A,B,C y D) con accionamiento por pulsador y retorno por muelle. El vástago debe salir cuando se pulsan simultáneamente las válvulas A y B. El vástago debe retroceder cuando se pulsan de forma simultánea las válvulas C y D. (1 punto)
Solución:
b) ¿Cuál es el componente necesario para que la velocidad de salida del vástago del cilindro sea la mitad que la de retroceso?
Solución: Válvula de regulación unidireccional / Válvula reguladora de caudal unidireccional
b) Explica su funcionamiento ¿Cómo se conectará a ese circuito?
Solución: Se conecta a la vía de escape o alimentación de la cámara posterior o anterior ajustada al 50%. En un sentido el flujo atraviesa la estrangulación y en sentido contrario circula libremente por el antirretorno.
c) Una vez añadido ese componente, representa y explica el diagrama de movimientos del circuito (espacio/fase). (1 punto)
Solución: La pendiente de avance del vástago es la mitad de pronunciada (tarda el doble de tiempo o fases) que la del retroceso.
