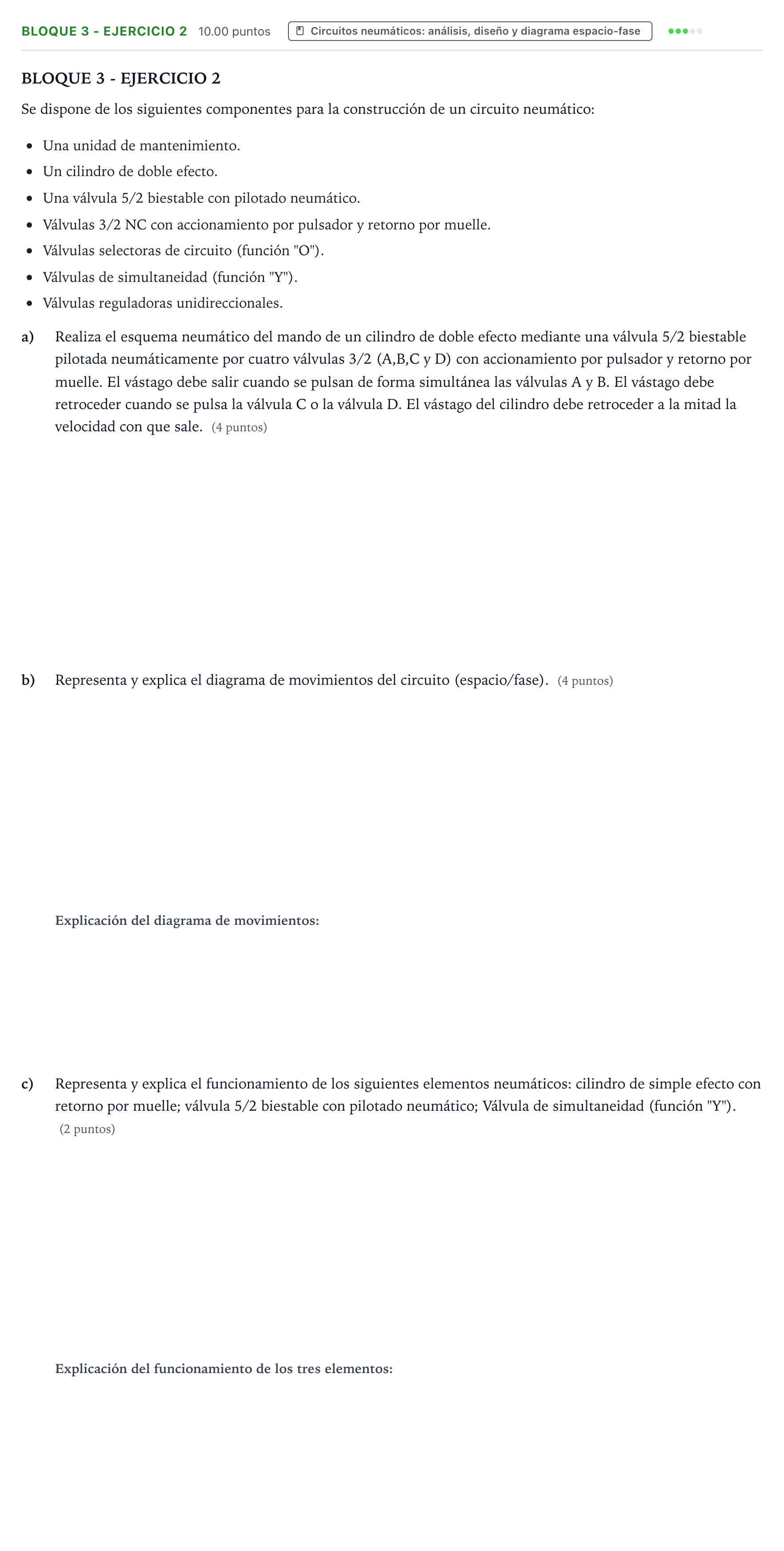

Bloque 3 - Ejercicio 2 · Tecnología e Ingeniería II PAU País Vasco Extraordinaria 2025

Representaciones gráficas del circuito, diagrama espacio-fase y símbolos neumáticos

Solución: a) Esquema del circuito: b) Diagrama espacio/fase: c) Simbología:

b) Explica el diagrama de movimientos del circuito (espacio/fase).

Solución: En la primera fase, al activarse conjuntamente los pulsadores 1.2 y 1.3 (señales A y B), la válvula de simultaneidad transmite señal de pilotaje a la 5/2 provocando el avance del vástago del cilindro 1.0 a velocidad nominal. Al activarse el pulsador 1.4 (o 1.5 en el siguiente ciclo), la válvula selectora transmite señal de pilotaje para el retroceso, el cual se realiza con una pendiente menor (doble de tiempo) debido a la restricción de caudal al 50%.

c) Explica el funcionamiento de los siguientes elementos neumáticos: cilindro de simple efecto con retorno por muelle; válvula 5/2 biestable con pilotado neumático; Válvula de simultaneidad (función "Y").

Solución: - Cilindro de simple efecto con retorno por muelle: Realiza trabajo útil en un solo sentido de avance mediante la presión del aire comprimido aplicada en su única cámara. El retroceso a la posición inicial de reposo se efectúa de forma automática mediante la fuerza mecánica de un muelle interno al cesar la presión. - Válvula 5/2 biestable con pilotado neumático: Dispone de 5 vías y 2 posiciones. El cambio de una posición a otra se realiza mediante impulsos de presión neumática en sus conexiones de pilotaje (14 o 12). Al ser biestable, conserva la última posición adoptada aunque cese la señal de pilotaje neumático. - Válvula de simultaneidad (función "Y"): Dispone de dos entradas (1) y una salida (2). Únicamente suministra señal de presión por la salida 2 cuando existe presión simultáneamente en ambas entradas 1. Si solo entra aire por un lado, la corredera interna bloquea el paso hacia la salida.
