Bloque 3 - Ejercicio 1 · Tecnología e Ingeniería II PAU País Vasco Ordinaria 2025
Tema: Circuitos neumáticos: análisis, diseño y diagrama espacio-fase · Del examen Ordinaria (2025)
Enunciado
BLOQUE 3
EJERCICIO 1

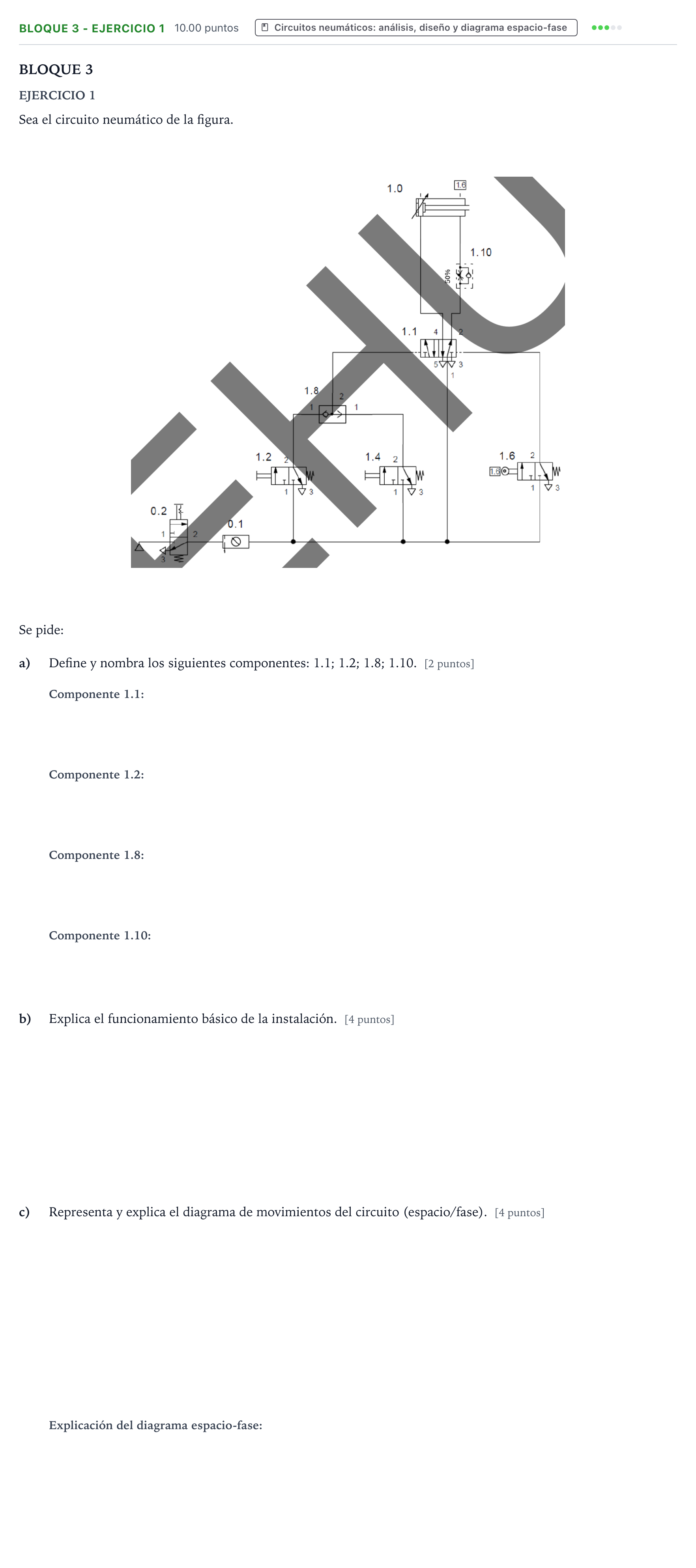

Sea el circuito neumático de la figura.
Se pide:
a)
Define y nombra los siguientes componentes: 1.1; 1.2; 1.8; 1.10. [2 puntos]
b)
Explica el funcionamiento básico de la instalación. [4 puntos]
c)
Representa y explica el diagrama de movimientos del circuito (espacio/fase). [4 puntos]

Solución
Según los criterios oficiales de corrección
Componente 1.1:
Solución: Válvula 5/2 biestable con pilotado neumático
Componente 1.2:
Solución: Válvula 3/2 NC con accionamiento por pulsador y retorno por muelle
Componente 1.8:
Solución: Válvula selectora de circuito (función "O")
Componente 1.10:
Solución: Válvula de regulación de caudal unidireccional
b) Explica el funcionamiento básico de la instalación.
Solución: El proceso se inicia pulsando el mando de 0.2 que permite que el aire se propague por el circuito. Inicialmente, el vástago del cilindro se encuentra recogido. Cuando se pulsa el mando de la válvula 1.2 o el mando de la válvula 1.4, la válvula selectora de circuito permite el paso del aire y hace que la válvula del cilindro 1.1 cambie de posición de trabajo saliendo el vástago. Cuando el vástago sale completamente, se acciona el rodillo de la válvula 1.6. Esto hace que la válvula 1.1 cambie de posición y el vástago comience a recogerse hasta alcanzar el estado inicial. Dada la existencia de una válvula reguladora, la velocidad de recogida del vástago es la mitad que la de salida.
c) Explicación del diagrama espacio-fase:
Solución: En reposo el vástago está recogido. Al pulsar 0.2 se alimenta el circuito. Al pulsar 1.2 (o 1.4), 1.0 avanza a velocidad nominal. Al llegar a final de carrera se pulsa 1.6, conmutando 1.1 para que el vástago retroceda a la mitad de velocidad (tarda el doble de tiempo debido a la regulación al 50 %).
c) Representa el diagrama de movimientos del circuito (espacio/fase).
Solución: El diagrama espacio-fase muestra la posición y activación en cada fase: - 0.2: pasa a nivel alto al inicio y permanece activada. - 1.2: pulso de activación que provoca el avance de 1.0. - 1.0: avance del vástago durante 1 fase; al final acciona 1.6 y retrocede lentamente durante 2 fases (debido a la válvula 1.10 al 50%). - 1.6: pulso breve al final de la carrera de salida de 1.0. - 1.4: pulso de activación en un ciclo posterior provocando una secuencia idéntica de avance y retroceso lento.
