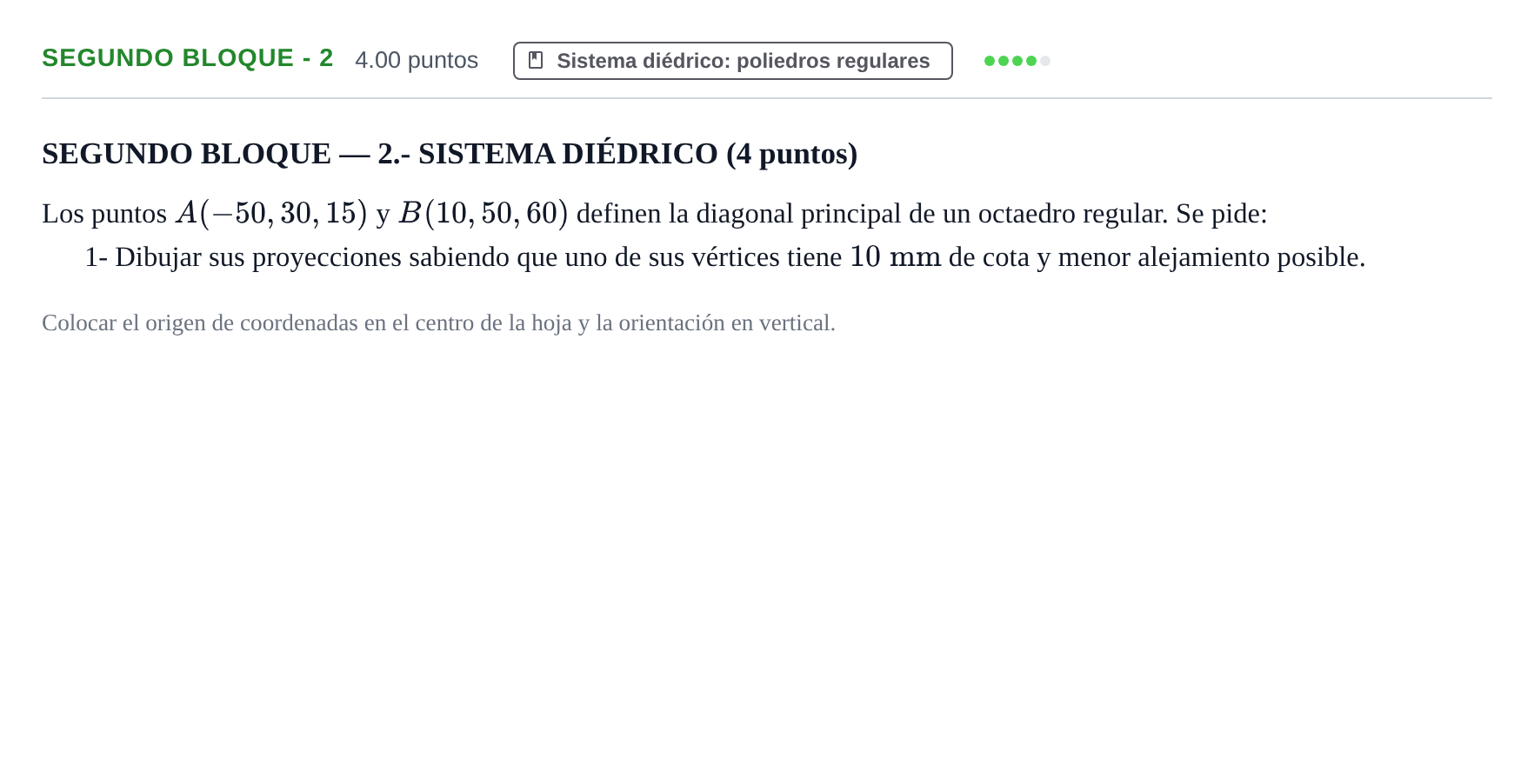

Ejercicio Segundo Bloque - 2 · Dibujo técnico II PAU Navarra Extraordinaria 2023

1- Dibujar sus proyecciones sabiendo que uno de sus vértices tiene 10 mm de cota y menor alejamiento posible.

Solución: 1. Hallar el plano perpendicular por el punto medio M de la diagonal AB. 2. Hallar la verdadera magnitud del segmento AB (diagonal principal del octaedro). 3. Determinar el vértice situado en la recta de cota 10 mm en dicho plano con el menor alejamiento posible. 4. Obtener los 3 vértices restantes de la sección cuadrada mediante giros/abatimiento o simetría respecto a M. 5. Trazar las proyecciones vertical y horizontal del octaedro completo, determinando partes vistas y ocultas.
