Ejercicio Segundo Bloque - 2 · Dibujo técnico II PAU Navarra Ordinaria 2023

Tema: Sistema diédrico: poliedros regulares · Del examen Ordinaria (2023)

Enunciado

2.-SISTEMA DIÉDRICO (4 puntos)

DIBUJA LAS PROYECCIONES DE UN TETRAEDRO REGULAR SABIENDO QUE:

1- EN LA RECTA R [A (-73,45,20) B (-2,117,20)] ESTÁ UNA ARISTA DEL TETRAEDRO REGULAR.

2- EL PUNTO M (-30,31,59) ES EL PUNTO MEDIO DE LA ARISTA OPUESTA A LA SITUADA EN LA RECTA R.

COLOCAR LA POSICIÓN DE LA HOJA EN VERTICAL Y EL ORIGEN DE COORDENADAS EN EL CENTRO DE LA HOJA.

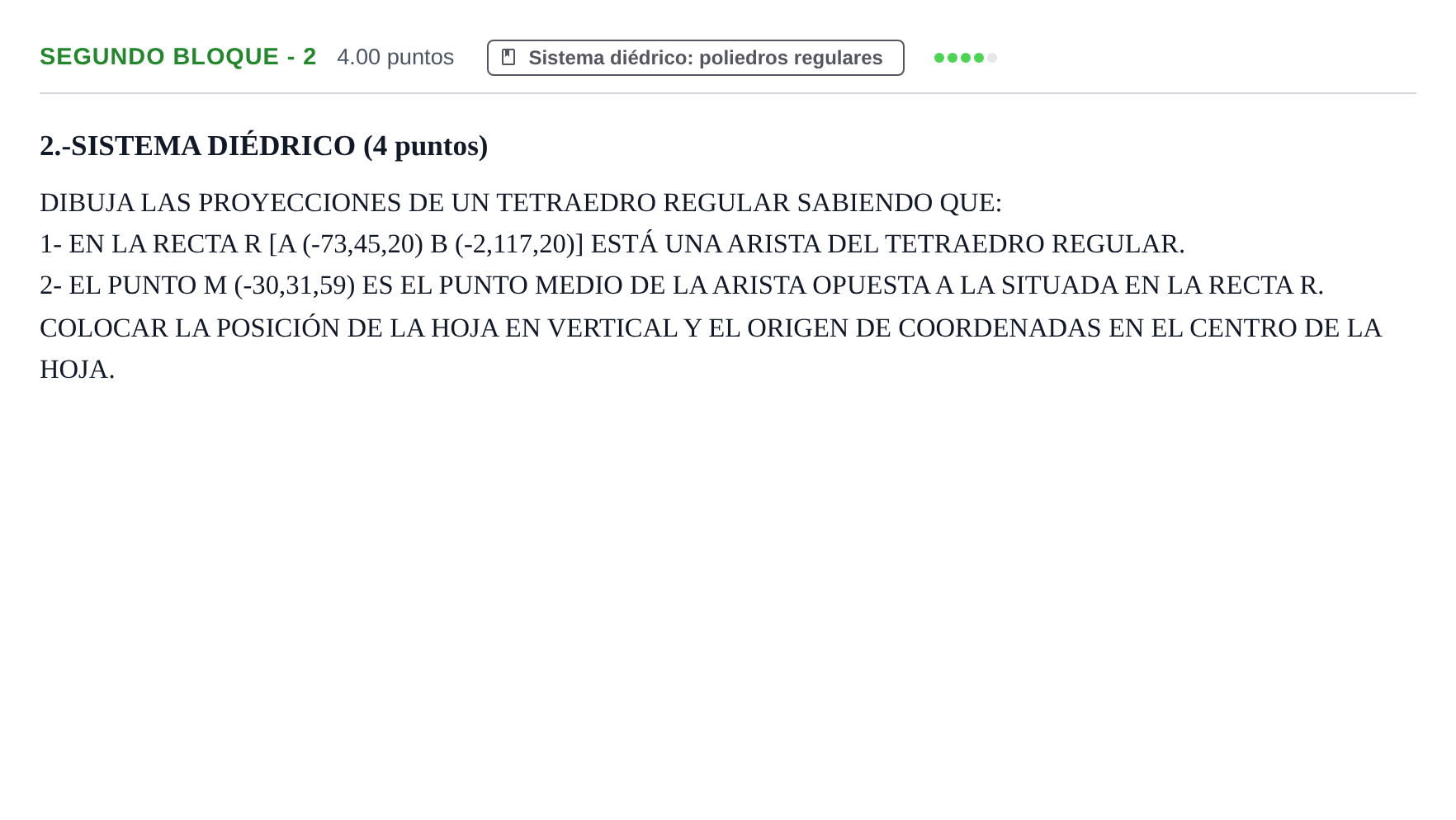

Enunciado: Ejercicio Segundo Bloque - 2 · Dibujo técnico II PAU Navarra Ordinaria 2023

Solución

Según los criterios oficiales de corrección

Dibuja las proyecciones de un tetraedro regular con una arista en la recta r [A, B] y el punto medio M de la arista opuesta conocido.

Solución: Representación diédrica de las cuatro caras y aristas del tetraedro regular, determinando partes vistas y ocultas. Criterios de calificación oficiales: 1- Plano perpendicular a la recta r por el punto M (0,5 puntos) 2- Obtener punto medio de la arista opuesta (N) (0,5 puntos) 3- Obtener verdadera magnitud de la arista del tetraedro (0,75 puntos) 4- Verdadera magnitud de la arista que pasa por el punto M (0,75 puntos) 5- Proyección vertical del tetraedro (0,75 puntos) 6- Proyección horizontal del tetraedro (0,75 puntos)

La explicación paso a paso, hecha con IA, es Premium. Premium

Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.
