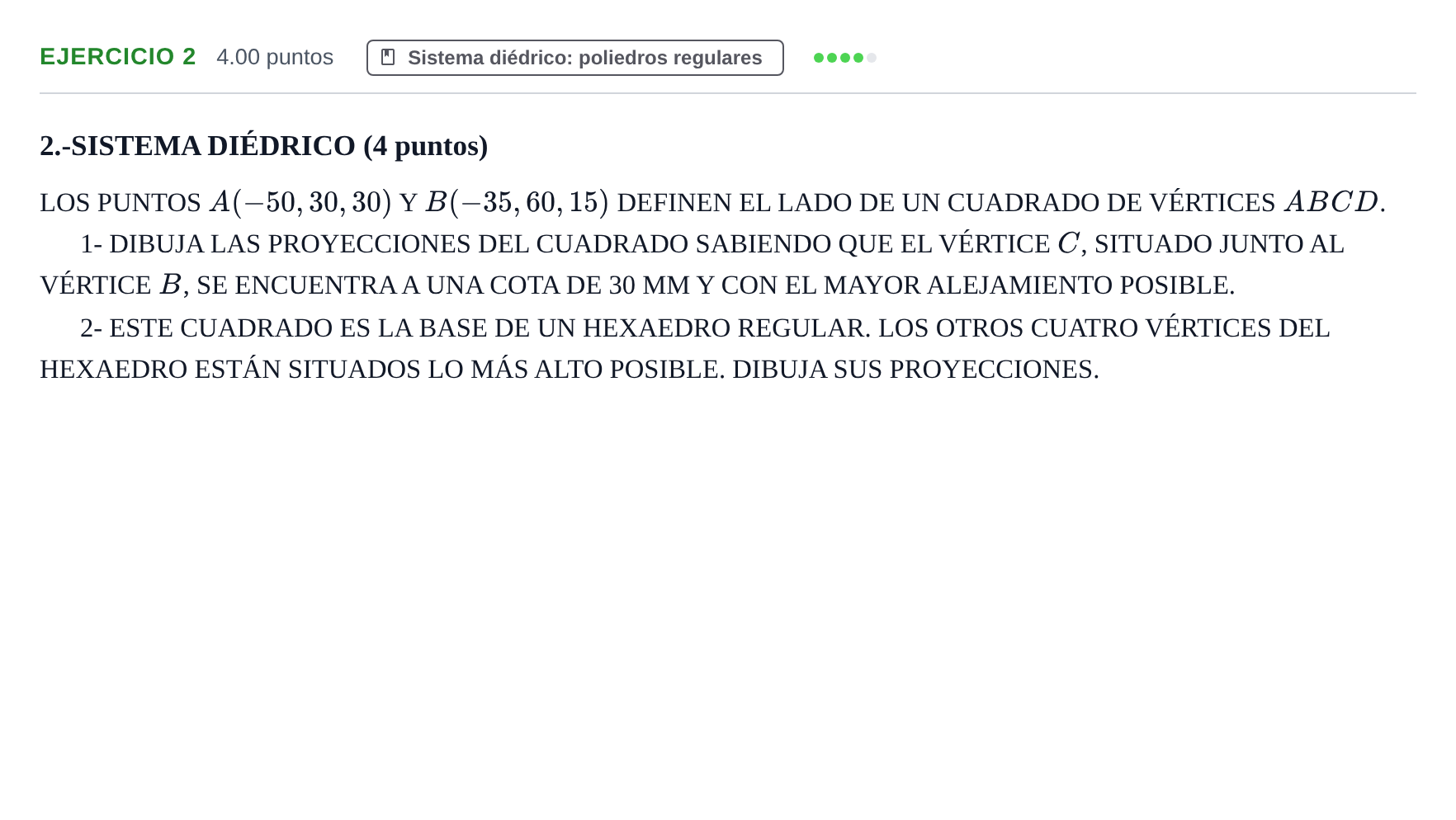

Problema 2 · Dibujo técnico II PAU Navarra Extraordinaria 2022

2.-SISTEMA DIÉDRICO (4 puntos)

LOS PUNTOS $A(-50, 30, 30)$ Y $B(-35, 60, 15)$ DEFINEN EL LADO DE UN CUADRADO DE VÉRTICES $ABCD$.

1- DIBUJA LAS PROYECCIONES DEL CUADRADO SABIENDO QUE EL VÉRTICE $C$, SITUADO JUNTO AL VÉRTICE $B$, SE ENCUENTRA A UNA COTA DE 30 MM Y CON EL MAYOR ALEJAMIENTO POSIBLE.

2- ESTE CUADRADO ES LA BASE DE UN HEXAEDRO REGULAR. LOS OTROS CUATRO VÉRTICES DEL HEXAEDRO ESTÁN SITUADOS LO MÁS ALTO POSIBLE. DIBUJA SUS PROYECCIONES.
