Ejercicio Segundo Bloque - 2 · Dibujo técnico II PAU Navarra Ordinaria 2021
Tema: Sistema diédrico: poliedros regulares · Del examen Ordinaria (2021)
Enunciado

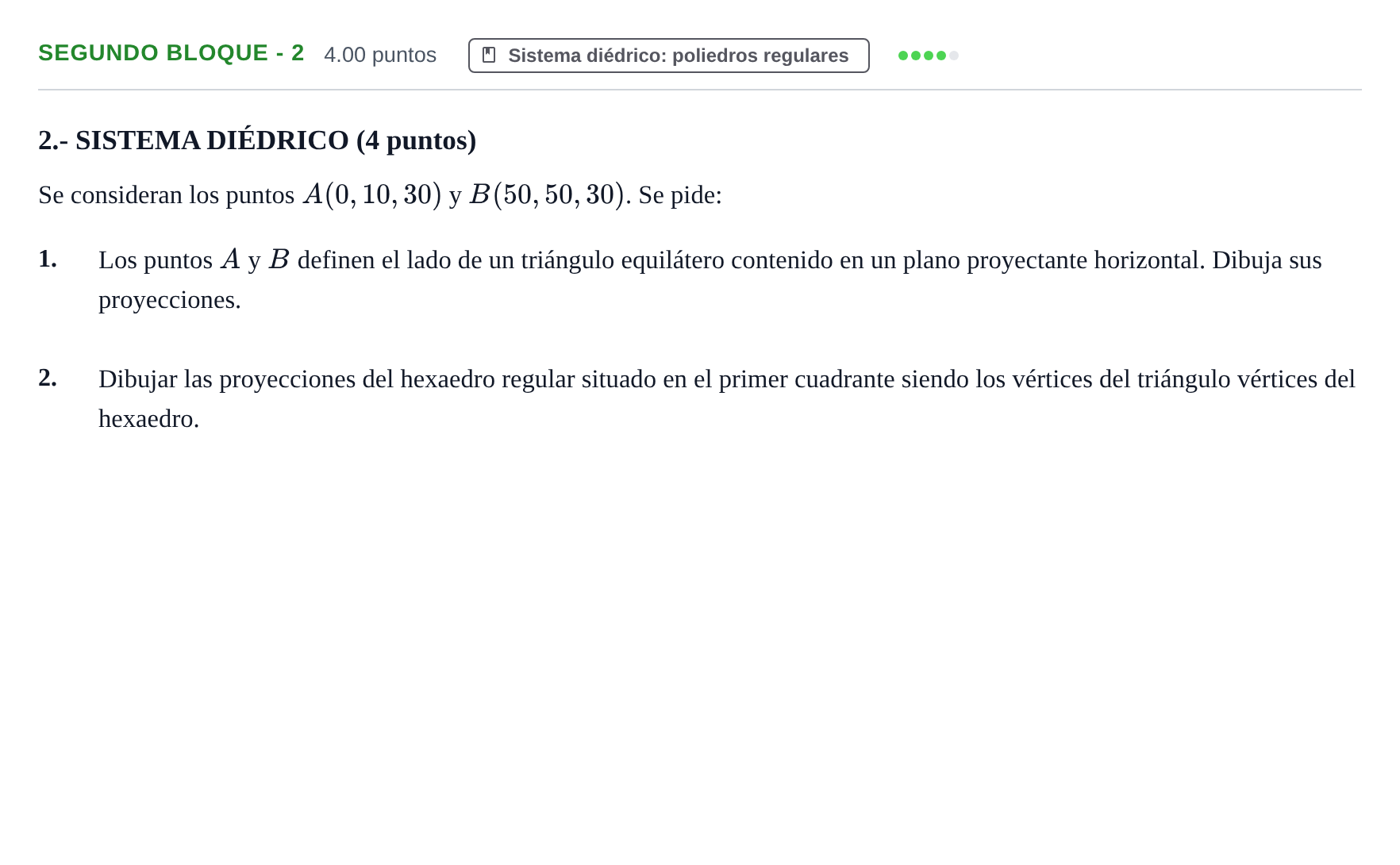

2.- SISTEMA DIÉDRICO (4 puntos)
Se consideran los puntos y . Se pide:
1.
Los puntos y definen el lado de un triángulo equilátero contenido en un plano proyectante horizontal. Dibuja sus proyecciones.
2.
Dibujar las proyecciones del hexaedro regular situado en el primer cuadrante siendo los vértices del triángulo vértices del hexaedro.
Solución
Solución de AprenAI (no es la oficial)
1- Dibujar las proyecciones del triángulo equilátero. 2- Dibujar las proyecciones del hexaedro regular situado en el primer cuadrante siendo los vértices del triángulo vértices del hexaedro.
Solución: Proyecciones diédricas del triángulo equilátero y proyecciones del hexaedro regular (cubo) con visibilidad de aristas vistas y ocultas.
