Ejercicio Segundo bloque - 1 · Dibujo técnico II PAU Navarra Ordinaria 2024

Tema: Sistema diédrico: figuras planas, trazas y verdadera magnitud · Del examen Ordinaria (2024)

Enunciado

1.- SISTEMA DIÉDRICO (4 puntos)

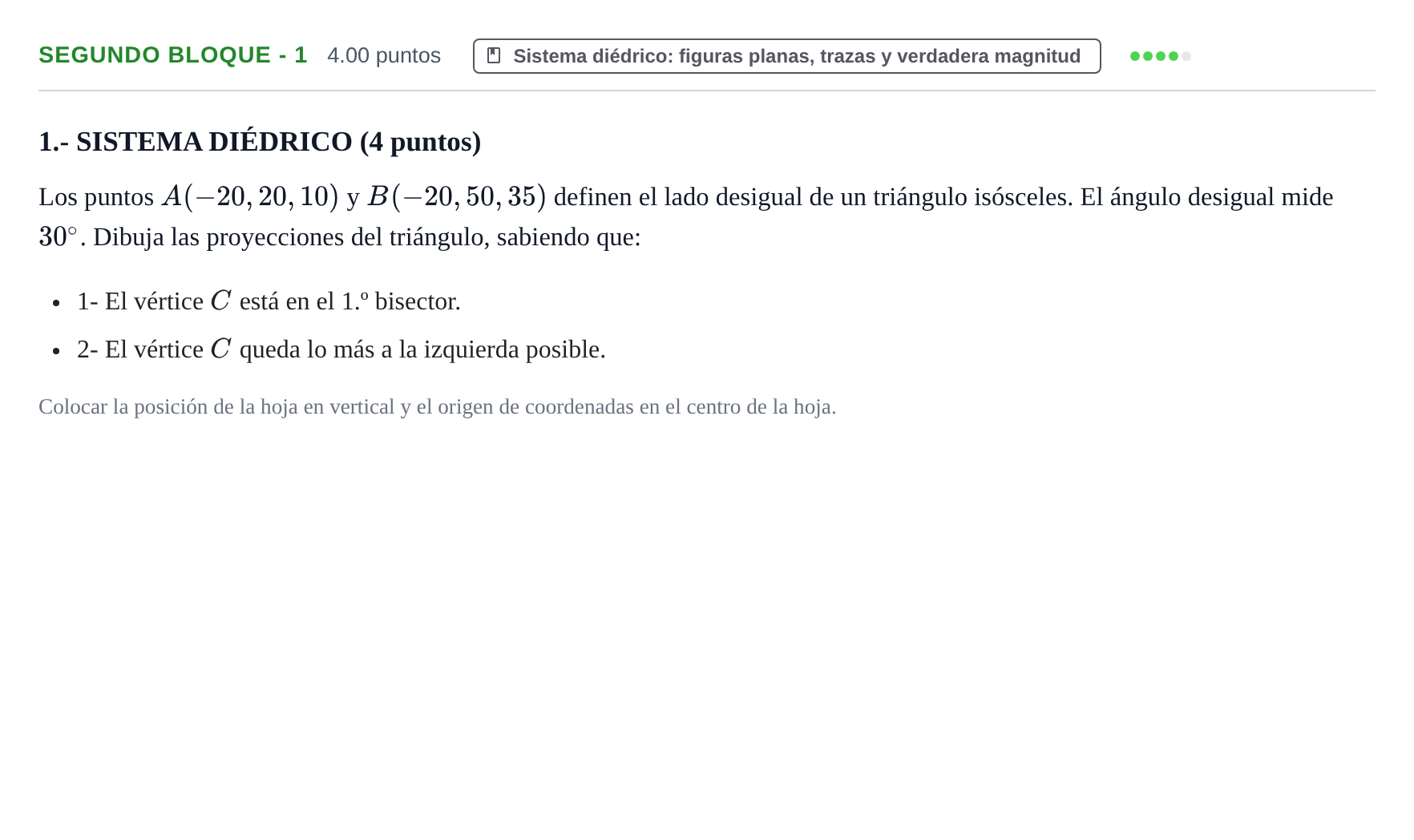

Los puntos A(−20,20,10)A(-20, 20, 10) y B(−20,50,35)B(-20, 50, 35) definen el lado desigual de un triángulo isósceles. El ángulo desigual mide 30∘30^\circ. Dibuja las proyecciones del triángulo, sabiendo que:

1- El vértice CC está en el 1.º bisector.

2- El vértice CC queda lo más a la izquierda posible.

Colocar la posición de la hoja en vertical y el origen de coordenadas en el centro de la hoja.

Enunciado: Ejercicio Segundo bloque - 1 · Dibujo técnico II PAU Navarra Ordinaria 2024

Solución

Solución de AprenAI (no es la oficial)

Dibuja las proyecciones del triángulo isósceles sabiendo que el vértice C está en el 1.º bisector y lo más a la izquierda posible.

Solución: Proyecciones del triángulo ABC con a'(−20,10), b'(−20,35), a(−20,20), b(−20,50) y vértice C ≈ (−92,3; 29,3; 29,3): c y c' simétricos respecto a la línea de tierra (alejamiento = cota ≈ 29,3), a unos 72,3 mm a la izquierda de la vertical de A y B. Se unen a'-b'-c' y a-b-c.
