Problema 1 · Dibujo técnico II PAU Navarra Extraordinaria 2022

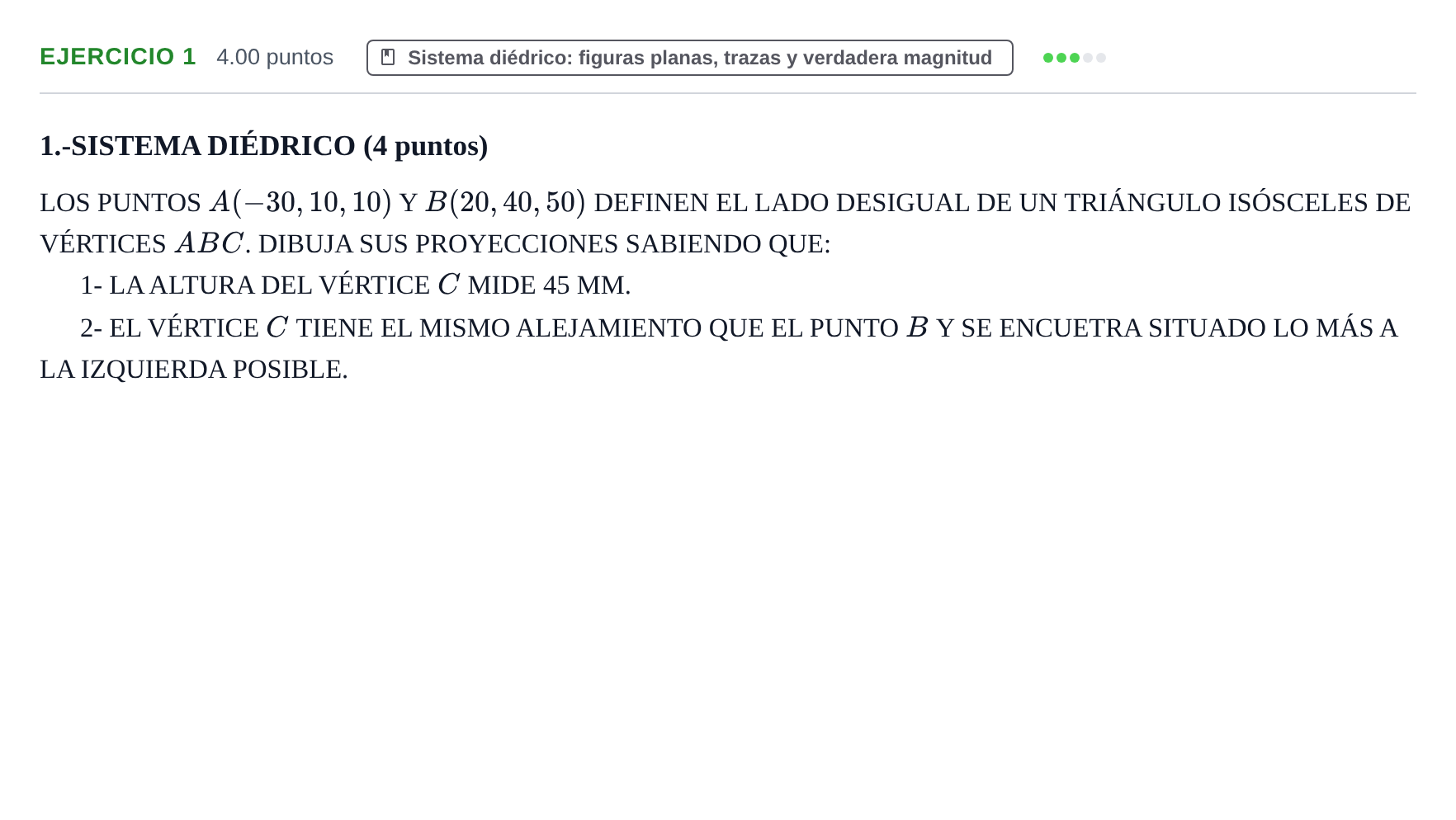

1.-SISTEMA DIÉDRICO: Dibuja las proyecciones del triángulo isósceles ABC.

Solución: Representación diédrica completa del triángulo isósceles $ABC$, con las proyecciones diédricas del punto medio $M$, del plano mediador de $AB$, y la determinación de las dos posibles posiciones del vértice $C$ sobre la recta intersección con el plano de alejamiento 40 mm a distancia 45 mm de $M$, eligiendo la solución situada más a la izquierda (menor coordenada $X$).
