Ejercicio Segundo Bloque - 1 · Dibujo técnico II PAU Navarra Ordinaria 2023

Tema: Sistema diédrico: figuras planas, trazas y verdadera magnitud · Del examen Ordinaria (2023)

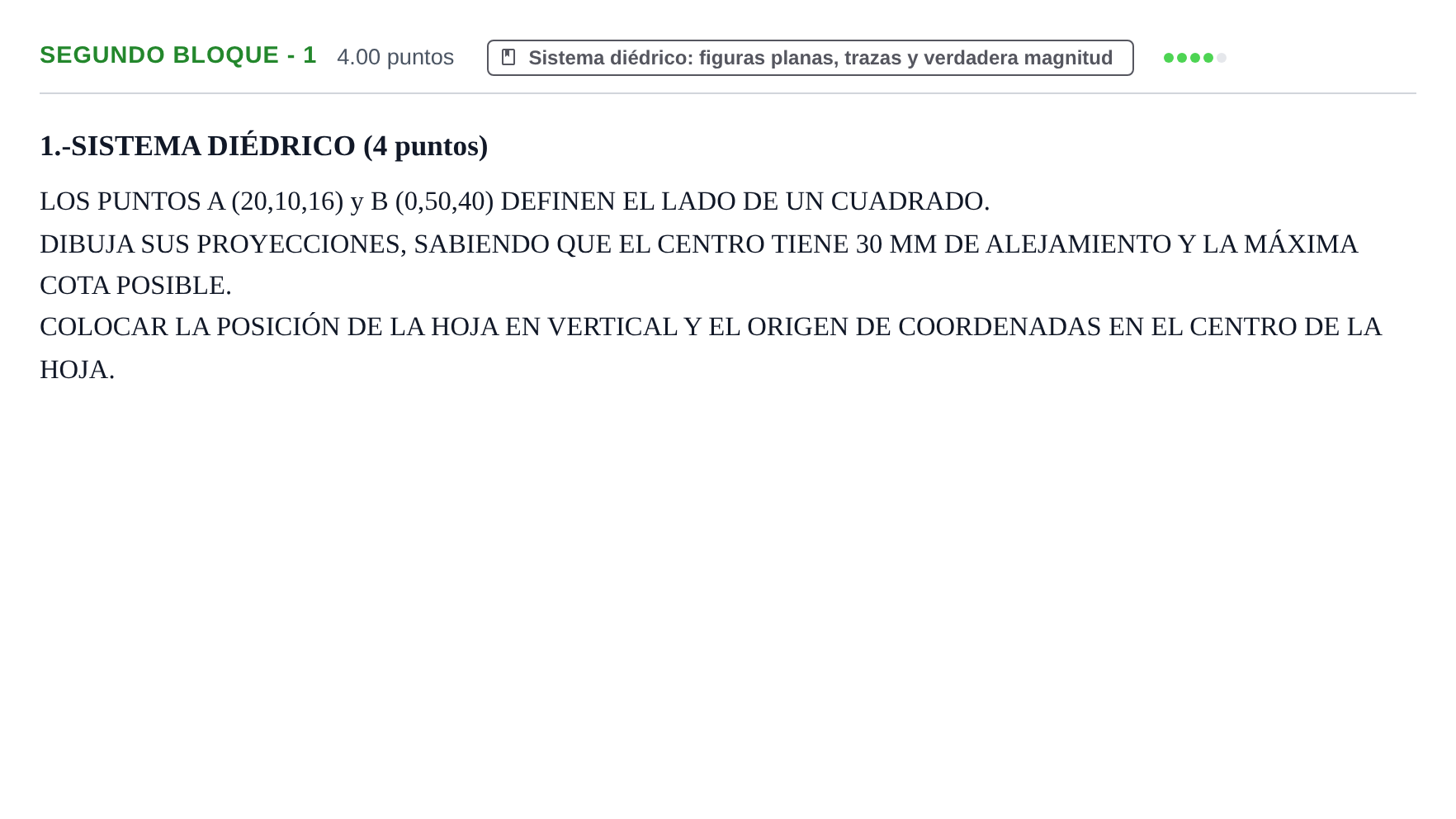

Enunciado

1.-SISTEMA DIÉDRICO (4 puntos)

LOS PUNTOS A (20,10,16) y B (0,50,40) DEFINEN EL LADO DE UN CUADRADO.

DIBUJA SUS PROYECCIONES, SABIENDO QUE EL CENTRO TIENE 30 MM DE ALEJAMIENTO Y LA MÁXIMA COTA POSIBLE.

COLOCAR LA POSICIÓN DE LA HOJA EN VERTICAL Y EL ORIGEN DE COORDENADAS EN EL CENTRO DE LA HOJA.

Enunciado: Ejercicio Segundo Bloque - 1 · Dibujo técnico II PAU Navarra Ordinaria 2023

Solución

Según los criterios oficiales de corrección

Dibuja las proyecciones del cuadrado definido por el lado AB con centro de 30 mm de alejamiento y máxima cota posible.

Solución: Representación diédrica del cuadrado ABCD con su centro O de alejamiento 30 mm y cota máxima. Criterios de calificación oficiales: 1- Plano perpendicular por el punto medio de AB (0,75 puntos) 2- Verdadera magnitud AB (0,75 puntos) 3- Obtener punto de alejamiento 30 mm (1 punto) 4- Proyección vertical (0,75 puntos) 5- Proyección horizontal (0,75 puntos)
