Ejercicio Segundo Bloque - 1 · Dibujo técnico II PAU Navarra Ordinaria 2022
Tema: Sistema diédrico: figuras planas, trazas y verdadera magnitud · Del examen Ordinaria (2022)

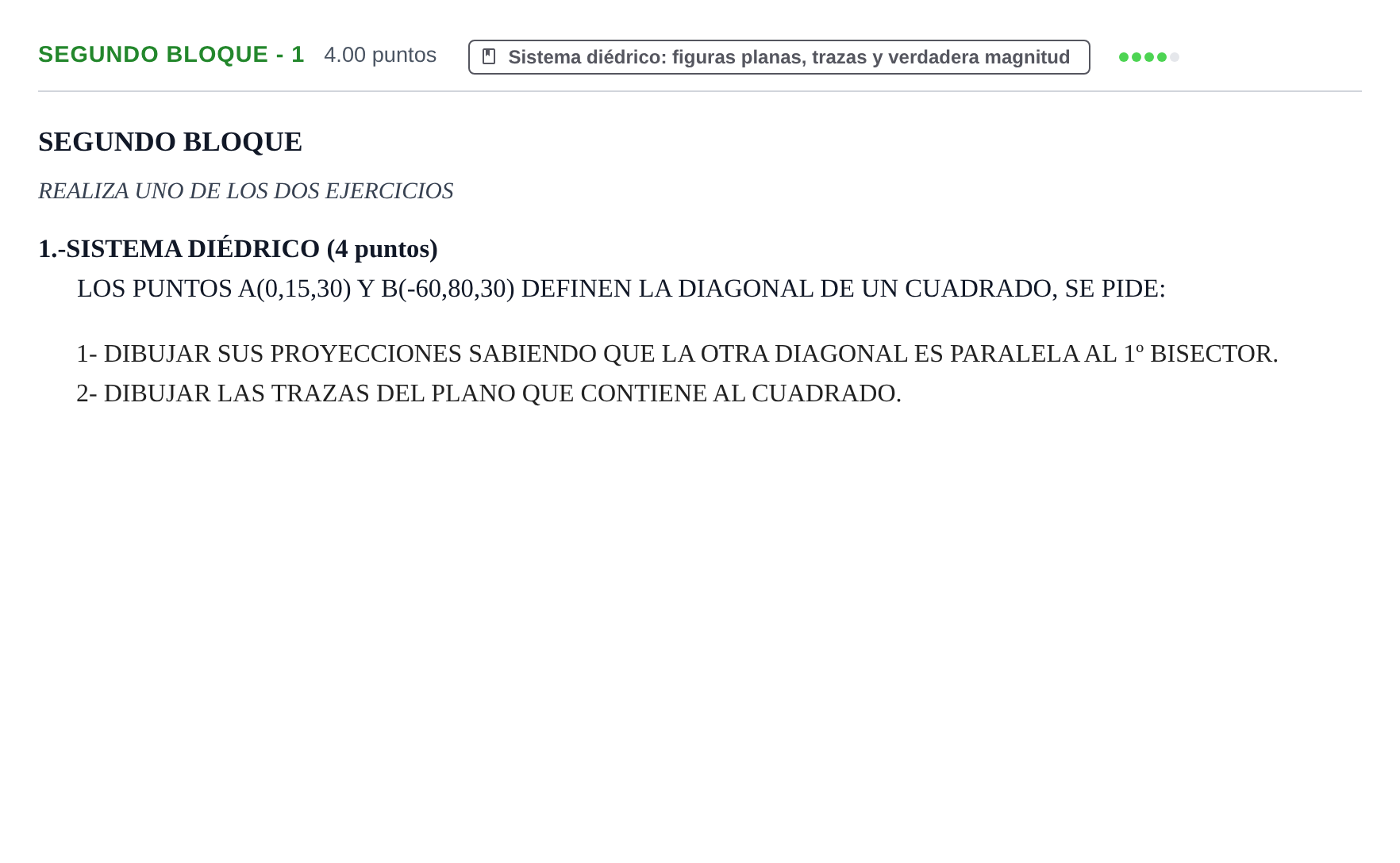

Enunciado
SEGUNDO BLOQUE
REALIZA UNO DE LOS DOS EJERCICIOS
1.-SISTEMA DIÉDRICO (4 puntos)
LOS PUNTOS A(0,15,30) Y B(-60,80,30) DEFINEN LA DIAGONAL DE UN CUADRADO, SE PIDE:
1- DIBUJAR SUS PROYECCIONES SABIENDO QUE LA OTRA DIAGONAL ES PARALELA AL 1º BISECTOR.
2- DIBUJAR LAS TRAZAS DEL PLANO QUE CONTIENE AL CUADRADO.
Solución
Según los criterios oficiales de corrección
1- DIBUJAR SUS PROYECCIONES SABIENDO QUE LA OTRA DIAGONAL ES PARALELA AL 1º BISECTOR. 2- DIBUJAR LAS TRAZAS DEL PLANO QUE CONTIENE AL CUADRADO.
Solución: Resolución gráfica en sistema diédrico: 1. Trazar el plano perpendicular a la diagonal AB por su punto medio M. 2. Hallar en dicho plano la recta paralela al 1º bisector que pasa por M (otra diagonal CD). 3. Determinar la verdadera magnitud de la semidiagonal AB/2 para llevarla sobre la dirección de CD a ambos lados de M, obteniendo los vértices C y D. 4. Trazar las proyecciones horizontal y vertical del cuadrado ABCD. 5. Dibujar las trazas del plano que contiene a las dos diagonales AB y CD.
