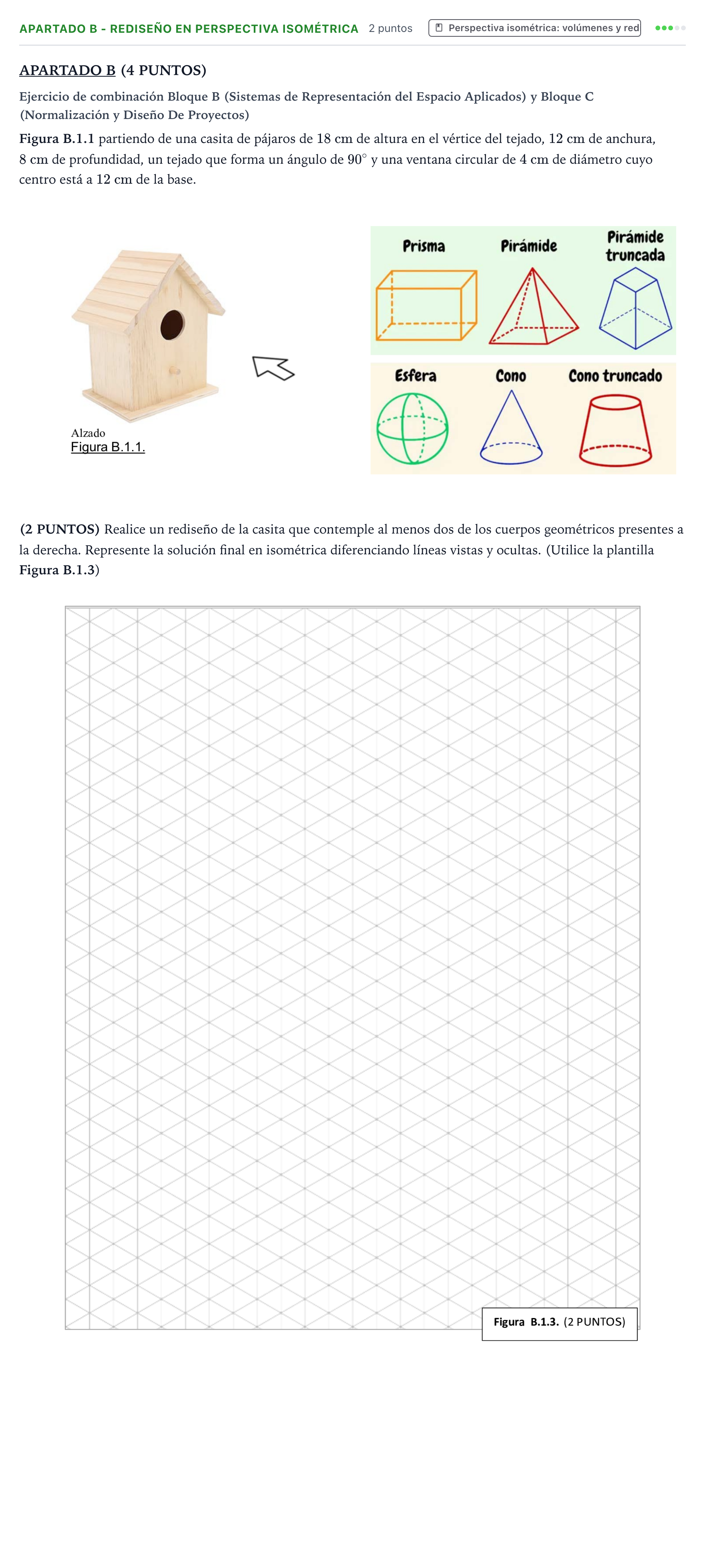

APARTADO B (4 PUNTOS)

Ejercicio de combinación Bloque B (Sistemas de Representación del Espacio Aplicados) y Bloque C (Normalización y Diseño De Proyectos)

Figura B.1.1 partiendo de una casita de pájaros de $18\text{ cm}$ de altura en el vértice del tejado, $12\text{ cm}$ de anchura, $8\text{ cm}$ de profundidad, un tejado que forma un ángulo de $90^\circ$ y una ventana circular de $4\text{ cm}$ de diámetro cuyo centro está a $12\text{ cm}$ de la base.

(2 PUNTOS) Realice un rediseño de la casita que contemple al menos dos de los cuerpos geométricos presentes a la derecha. Represente la solución final en isométrica diferenciando líneas vistas y ocultas. (Utilice la plantilla Figura B.1.3)
