Opción B.1 - Isométrica · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño PAU Murcia Extraordinaria 2025

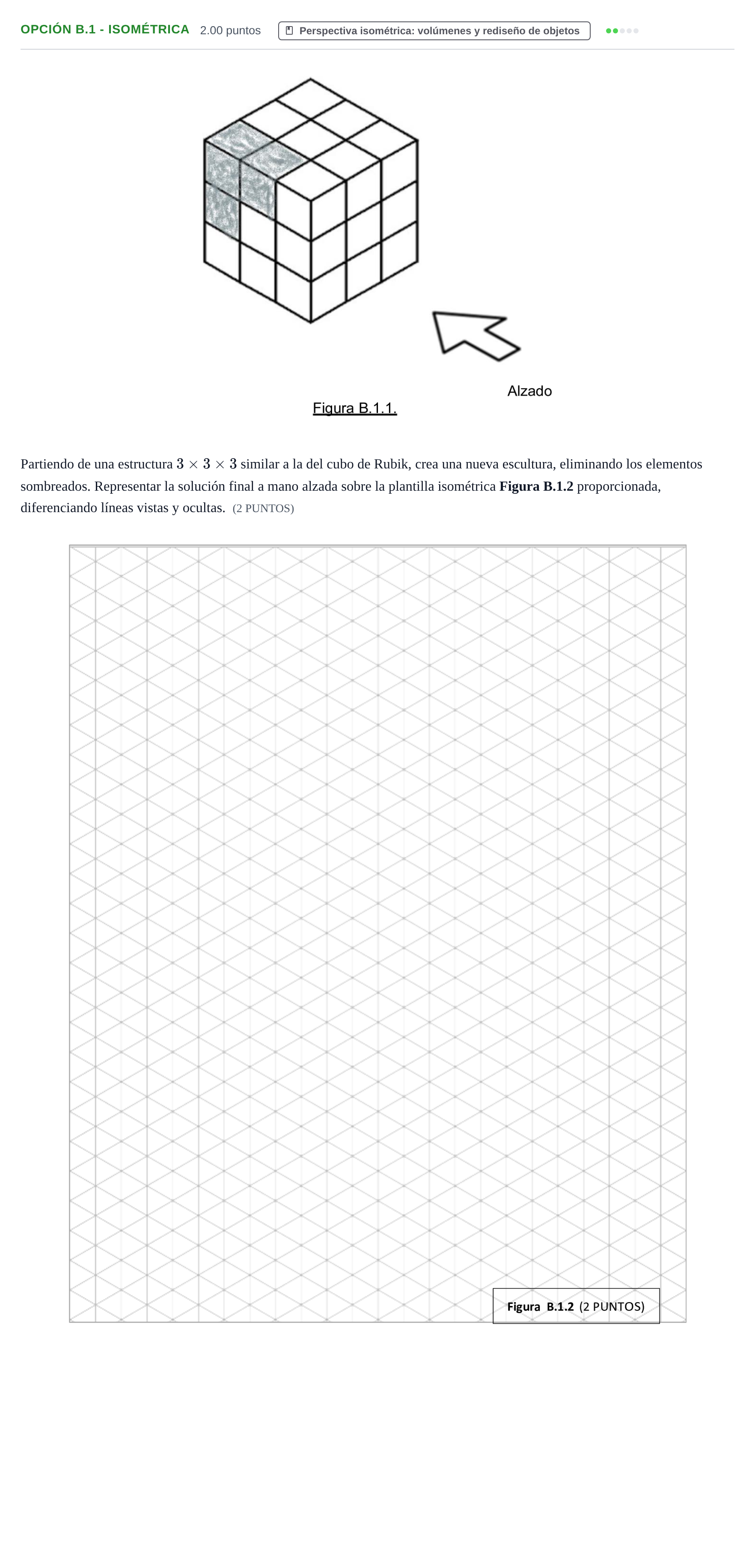

Partiendo de una estructura 3x3x3 similar a la del cubo de Rubik, crea una nueva escultura, eliminando los elementos sombreados. Representar la solución final a mano alzada sobre la plantilla isométrica Figura B.1.2 proporcionada, diferenciando líneas vistas y ocultas.

Solución: La escultura resultante debe representarse sobre la plantilla de retícula isométrica manteniendo la orientación dada en la Figura B.1.1: 1. Geometría general: Bloque de $3\times 3\times 3$ unidades al que se le han sustraído los cubos unitarios sombreados en la parte superior izquierda posterior. 2. Elementos eliminados: Se han retirado los cubos correspondientes a la zona sombreada (los módulos superiores posteriores y el módulo adyacente del nivel medio en la cara lateral izquierda), generando un escalonamiento con nuevas caras horizontales y verticales visibles. 3. Calidad gráfica: Trazado a mano alzada firme y uniforme. 4. Líneas vistas y ocultas: Todas las aristas visibles trazadas con línea continua gruesa y las aristas interiores no directamente visibles trazadas con línea de trazos uniforme (ocultas).
