Bloque B - Opción B.2 - Isométrica · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño PAU Murcia Ordinaria 2025

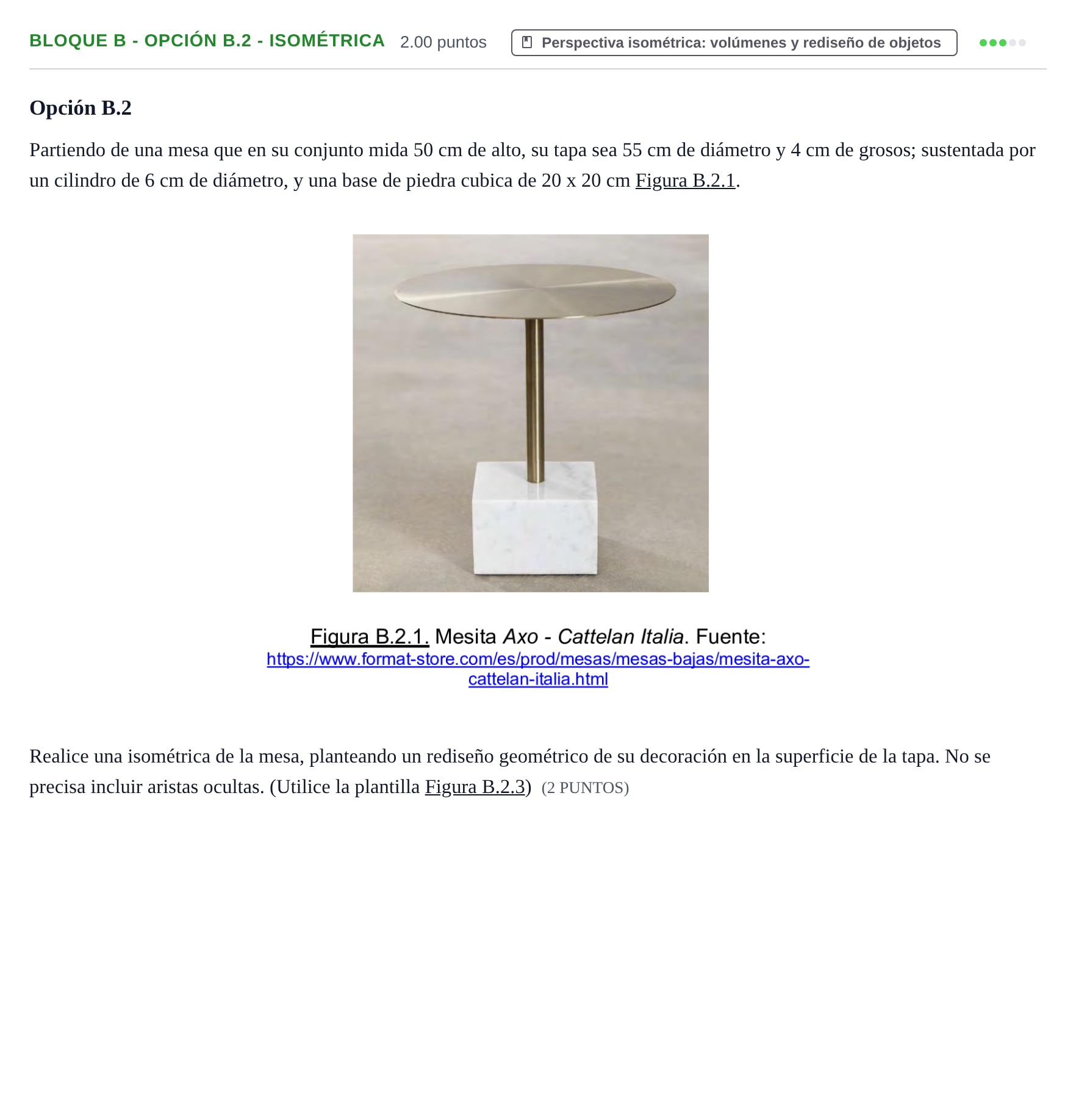

Realice una isométrica de la mesa, planteando un rediseño geométrico de su decoración en la superficie de la tapa. No se precisa incluir aristas ocultas. (Utilice la plantilla Figura B.2.3) (2 PUNTOS)

Solución: Representación en perspectiva isométrica de la mesa: - Estructura volumétrica: - Base inferior cúbica con las aristas orientadas según los ejes isométricos. - Eje central vertical que une el centro superior de la base con la tapa. - Cilindro de conexión centrado en la base. - Cilindro de la tapa superior trazado mediante elipses isométricas tangentes a los rombos de referencia de diámetro correspondiente. - Rediseño decorativo: - Decoración geométrica en la cara superior de la tapa (mándala, estrella, polígonos inscritos, sectores radiales o patrones concéntricos ajustados a la perspectiva isométrica). - No se representan aristas ocultas.
