Opción B.1 - Perspectiva isométrica · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño PAU Murcia Ordinaria 2024

BLOQUE B. Escoger la Opción B.1 ó la Opción B.2

Opción B.1

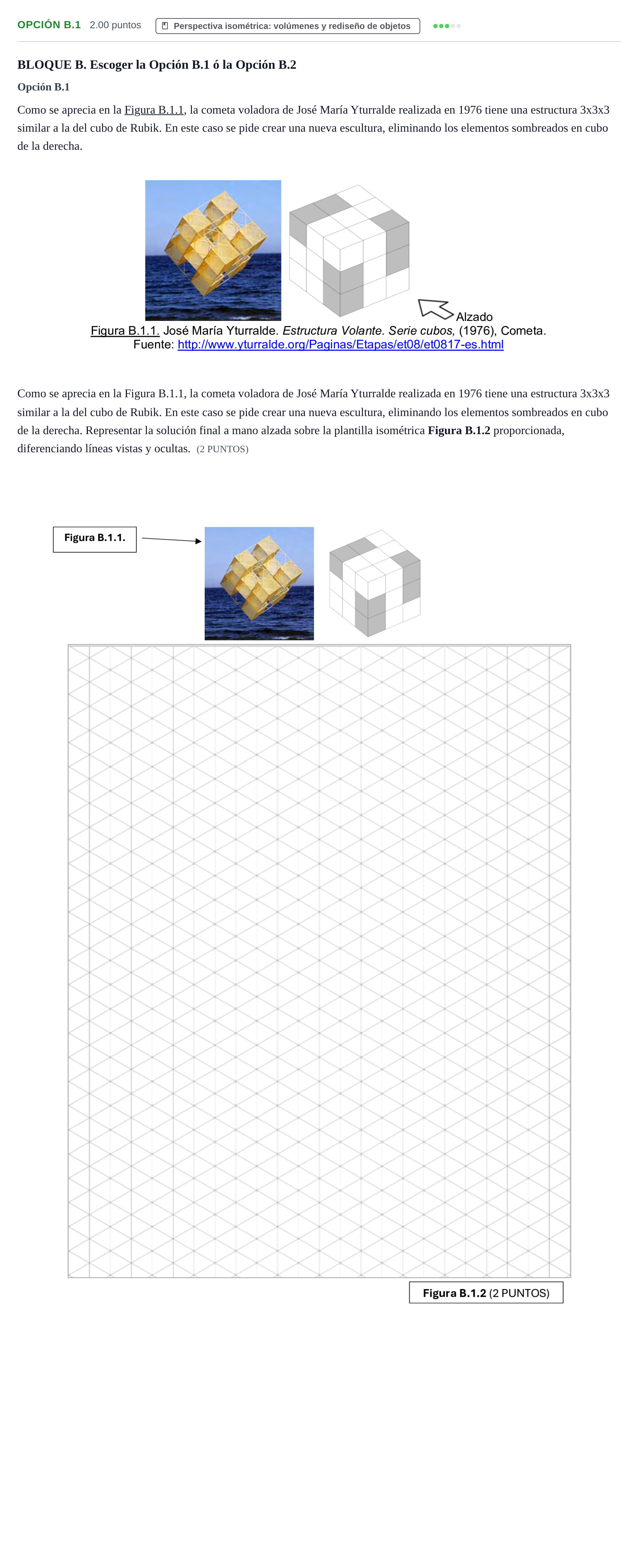

Como se aprecia en la Figura B.1.1, la cometa voladora de José María Yturralde realizada en 1976 tiene una estructura 3x3x3 similar a la del cubo de Rubik. En este caso se pide crear una nueva escultura, eliminando los elementos sombreados en cubo de la derecha.

Como se aprecia en la Figura B.1.1, la cometa voladora de José María Yturralde realizada en 1976 tiene una estructura 3x3x3 similar a la del cubo de Rubik. En este caso se pide crear una nueva escultura, eliminando los elementos sombreados en cubo de la derecha. Representar la solución final a mano alzada sobre la plantilla isométrica Figura B.1.2 proporcionada, diferenciando líneas vistas y ocultas. (2 PUNTOS)
