Apartado B - Isométrica · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño PAU Murcia Ordinaria 2026

Tema: Perspectiva isométrica: volúmenes y rediseño de objetos · Del examen Ordinaria (2026)

Enunciado

APARTADO B (4 PUNTOS)

Ejercicio de combinación Bloque B (Sistemas de Representación del Espacio Aplicados) y Bloque C (Normalización y Diseño De Proyectos)

Figura B.1.1 partiendo de un frasco compuesto por un prisma hexagonal regular con 80 mm de alto y caras de 35 mm de ancho, y cuyo tapón cilíndrico tiene 30 mm de diámetro 30 de alto.

(2 PUNTOS) Realice un rediseño del frasco que contemple al menos dos de los cuerpos geométricos presentes a la derecha. Represente la solución final en isométrica diferenciando líneas vistas y ocultas. (Utilice la plantilla Figura B.1.3)

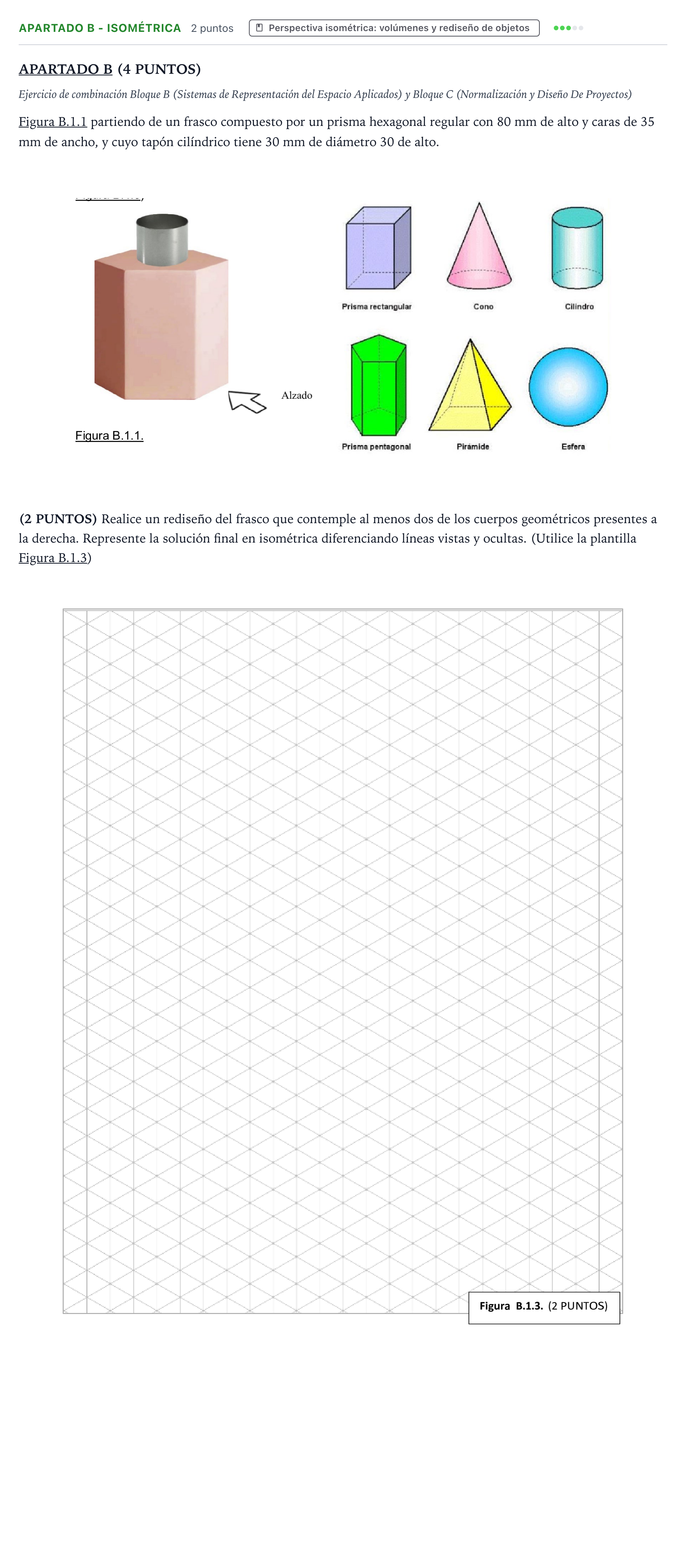

Enunciado: Apartado B - Isométrica · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño PAU Murcia Ordinaria 2026

Solución

Según los criterios oficiales de corrección

Realice un rediseño del frasco que contemple al menos dos de los cuerpos geométricos presentes a la derecha. Represente la solución final en isométrica diferenciando líneas vistas y ocultas. (Utilice la plantilla Figura B.1.3)

Solución: Dibujo libre del nuevo frasco en perspectiva isométrica sobre la red de la Figura B.1.3. La solución debe integrar con coherencia volumétrica y constructiva al menos dos de los cuerpos geométricos dados (prisma rectangular, cono, cilindro, prisma pentagonal, pirámide o esfera), manteniendo la escala y orientación adecuadas con respecto a los ejes isométricos y diferenciando claramente las aristas vistas (trazo continuo grueso) de las aristas ocultas (trazo discontinuo).

La explicación paso a paso, hecha con IA, es Premium. Premium

Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.
