Opción B.1 - Perspectiva isométrica · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño PAU Murcia Extraordinaria 2024

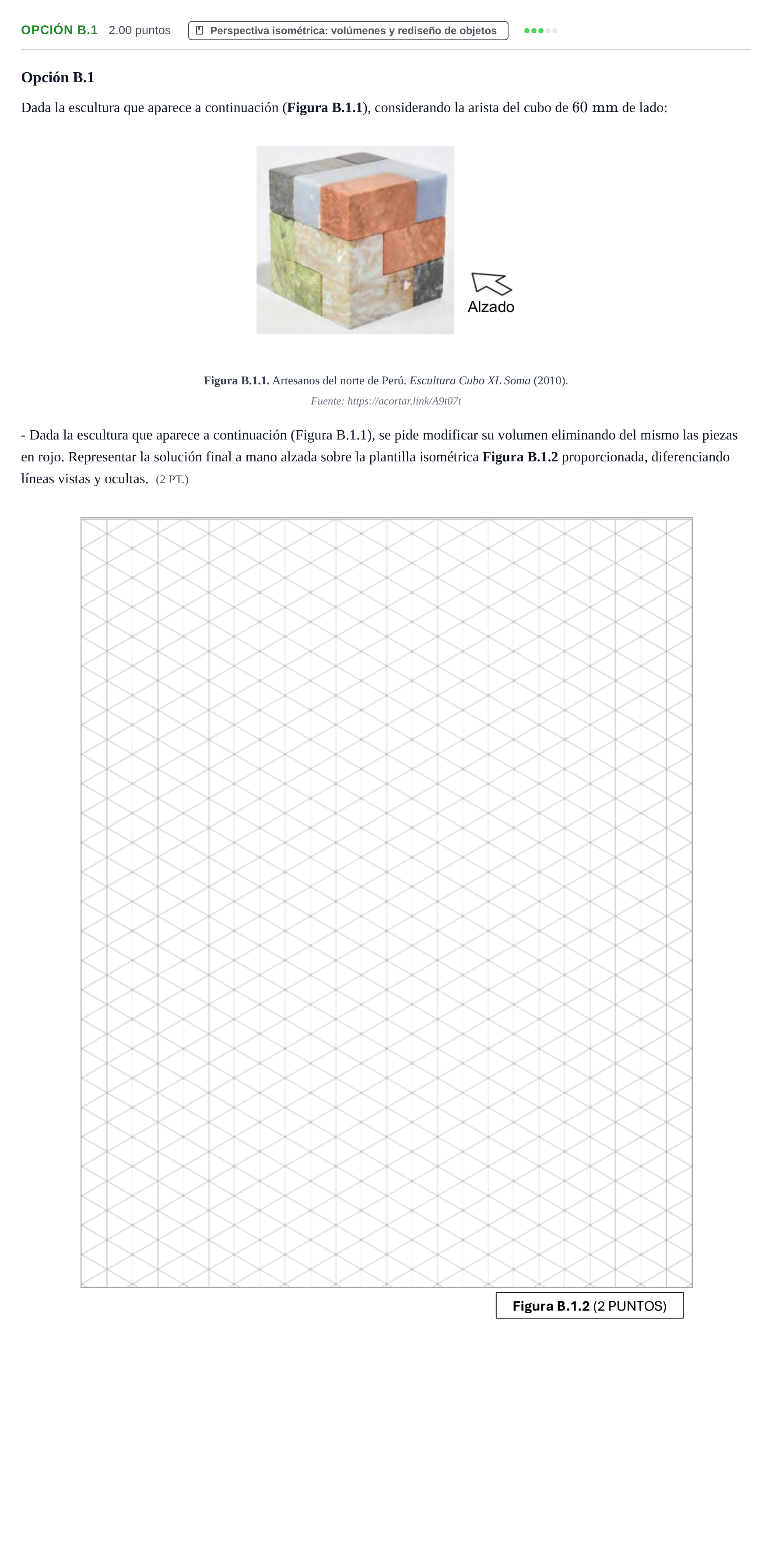

Dada la escultura que aparece a continuación (Figura B.1.1), se pide modificar su volumen eliminando del mismo las piezas en rojo. Representar la solución final a mano alzada sobre la plantilla isométrica Figura B.1.2 proporcionada, diferenciando líneas vistas y ocultas.

Solución: Representación a mano alzada en perspectiva isométrica sobre la trama dada de las 5 piezas restantes del cubo Soma tras retirar las dos piezas rojas (tetramino en L y triamino/tetramino correspondiente). La figura resultante debe delimitar claramente las caras exteriores visibles con trazo continuo y las aristas no visibles correspondientes a los huecos interiores con línea discontinua.
