Enunciado

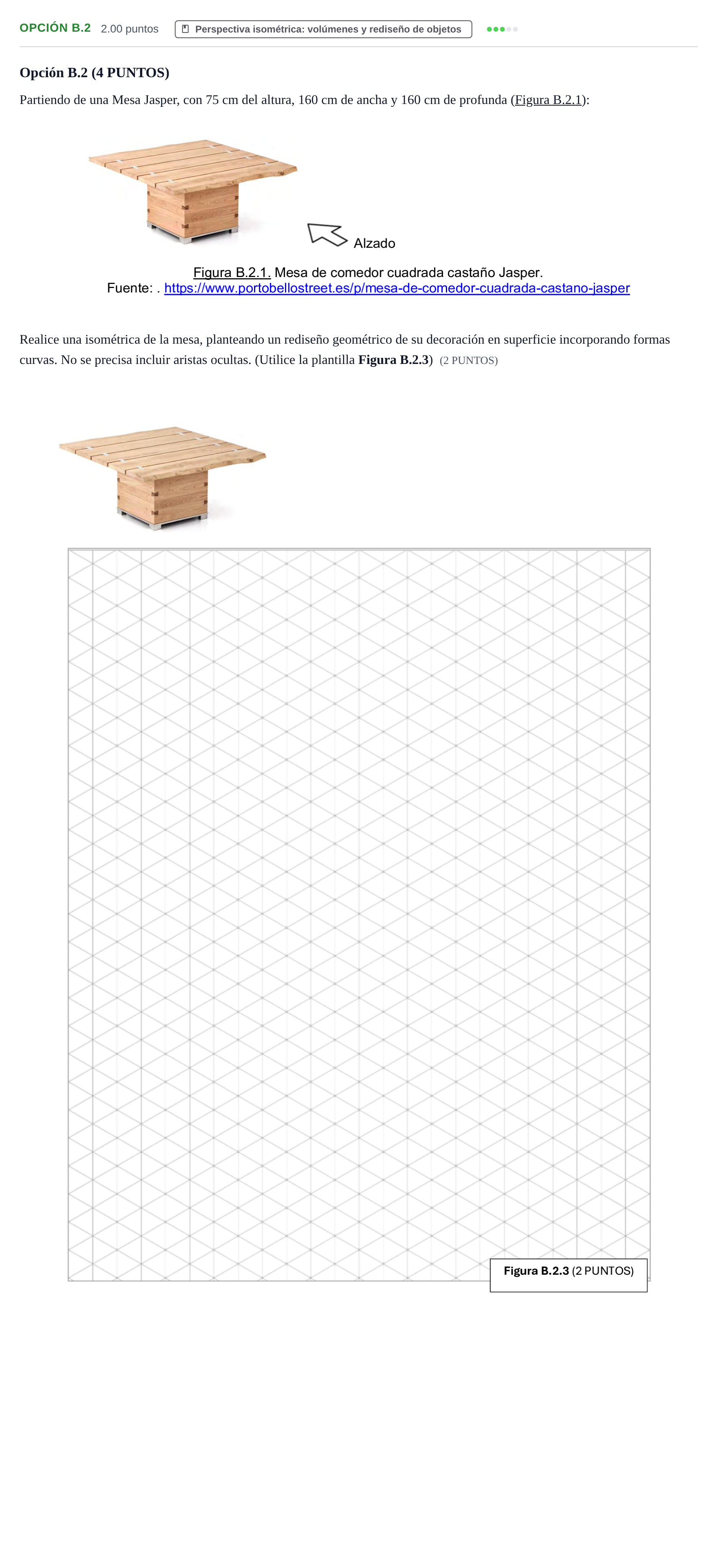

Opción B.2 (4 PUNTOS)
Partiendo de una Mesa Jasper, con 75 cm del altura, 160 cm de ancha y 160 cm de profunda ( Figura B.2.1):
Realice una isométrica de la mesa, planteando un rediseño geométrico de su decoración en superficie incorporando formas curvas. No se precisa incluir aristas ocultas. (Utilice la plantilla Figura B.2.3) (2 PUNTOS)
Solución
Según los criterios oficiales de corrección
Realice una isométrica de la mesa, planteando un rediseño geométrico de su decoración en superficie incorporando formas curvas. No se precisa incluir aristas ocultas. (Utilice la plantilla Figura B.2.3)
Solución: Representación volumétrica en perspectiva isométrica de la mesa Jasper sobre la trama dada, manteniendo proporciones coherentes entre la base y el tablero volado, y aplicando sobre la superficie un diseño decorativo basado en formas curvas continuas o compuestas bien trazadas (arcos de enlace, óvalos o curvas elípticas isométricas).
