Bloque B - Opción B.1 - Isométrica · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño PAU Murcia Ordinaria 2025

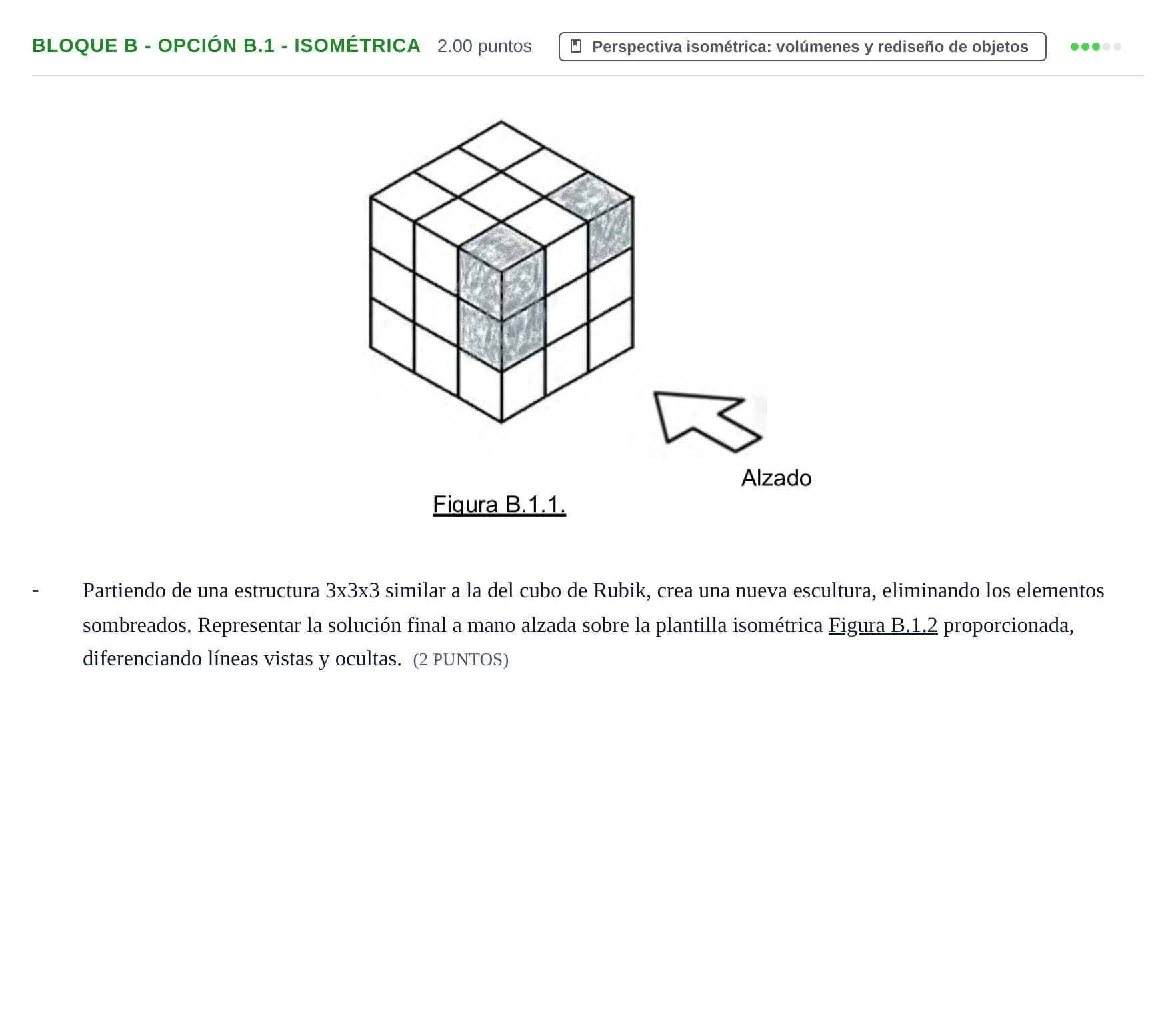

Representar la solución final a mano alzada sobre la plantilla isométrica Figura B.1.2 proporcionada, diferenciando líneas vistas y ocultas (2 PUNTOS)

Solución: Representación a mano alzada en perspectiva isométrica sobre la red de 120° del bloque resultante tras la sustracción de los cubos unitarios sombreados: 1. Sustracción de dos módulos en la esquina frontal vertical (nivel intermedio y superior del vértice anterior). 2. Sustracción del módulo superior en la esquina posterior derecha. 3. Definición clara con trazo continuo grueso de todas las aristas vistas creadas en los huecos interiores. 4. Representación en línea discontinua de las aristas ocultas pertinentes respetando el paralelismo a los tres ejes isométricos.
