Opción B.2 - Isométrica · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño PAU Murcia Extraordinaria 2025

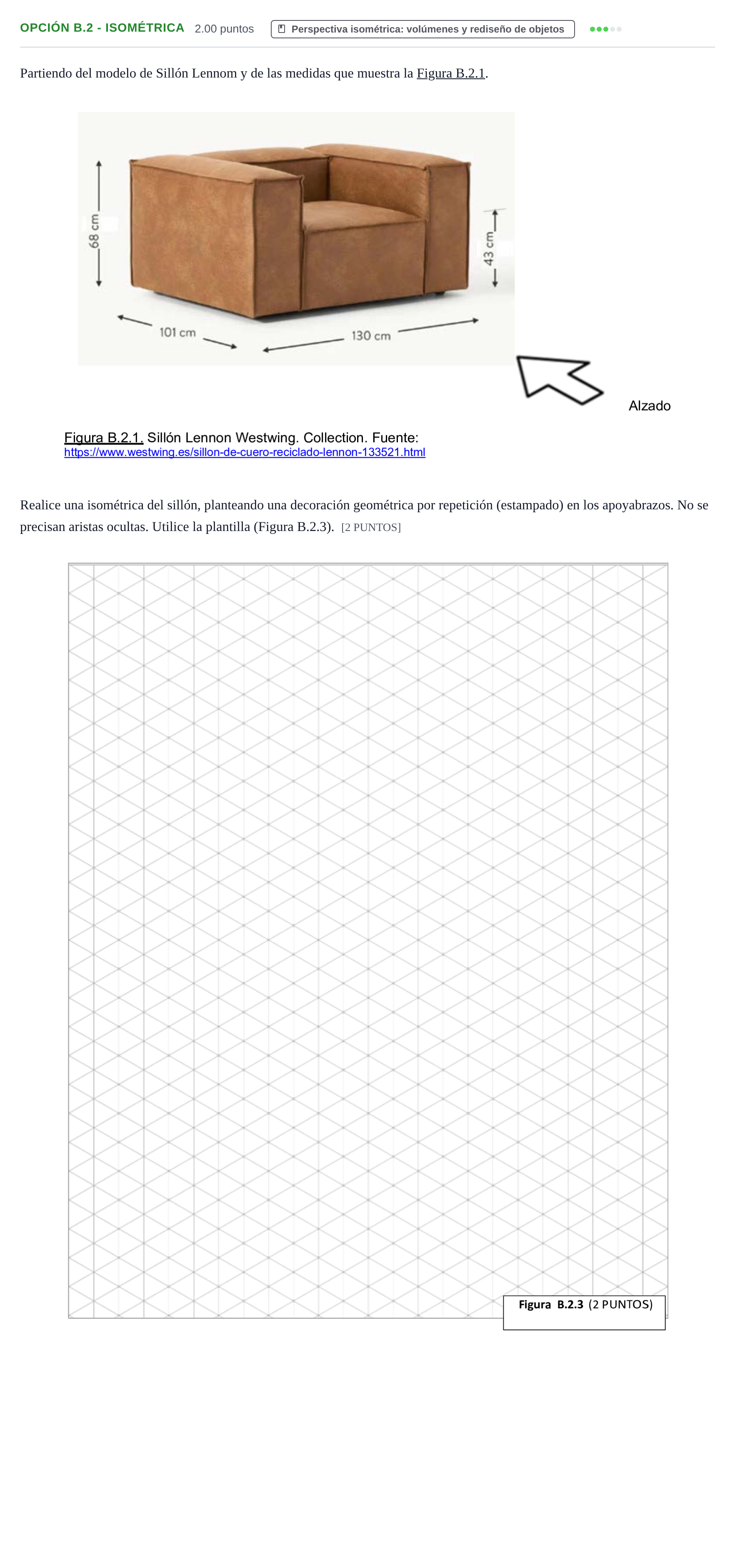

Realice una isométrica del sillón, planteando una decoración geométrica por repetición (estampado) en los apoyabrazos. No se precisan aristas ocultas. Utilice la plantilla (Figura B.2.3).

Solución: Construcción en perspectiva isométrica del sillón: 1. Encaje general volumétrico: - Prisma envolvente proporcionado a las medidas dadas: anchura total ($130\text{ cm}$), profundidad ($101\text{ cm}$) y altura total ($68\text{ cm}$). - Ejes isométricos a $120^\circ$ sobre la plantilla provista. 2. Estructura del sillón: - Trazado de los dos brazos laterales macizos, con su cara superior horizontal y caras laterales verticales. - Respaldo alineado en la parte posterior entre ambos apoyabrazos hasta la altura superior. - Cojín del asiento situado a una cota de $43\text{ cm}$ respecto a la base, delimitado entre los dos apoyabrazos y el respaldo. - Correcta diferenciación de aristas vistas con línea continua gruesa (no es necesario representar aristas ocultas). 3. Decoración geométrica por repetición: - Motivo geométrico regular (damero, retícula romboidal, zigzag, franjas o triángulos) aplicado y adaptado a las caras visibles de los apoyabrazos (caras frontales, superiores o laterales exteriores). - Ritmo y repetición coherente con la deformación isométrica del plano en el que se ubica.
