Cuestión nº10 · Tecnología e Ingeniería II PAU Madrid Ordinaria Coincidencias 2024

Enunciado

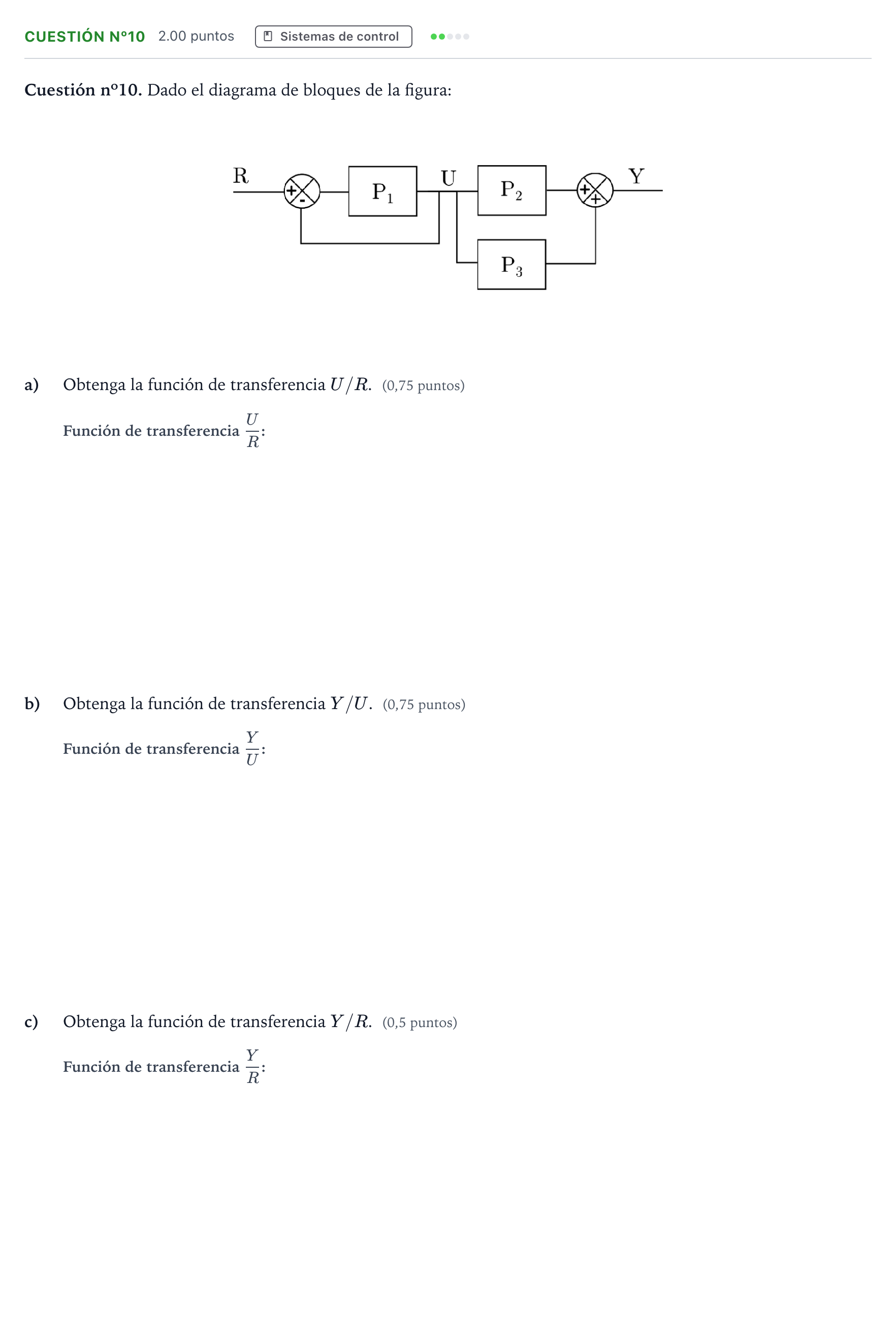

Cuestión nº10. Dado el diagrama de bloques de la figura:

Obtenga la función de transferencia $U/R$ . (0,75 puntos)

Obtenga la función de transferencia $Y/U$ . (0,75 puntos)

Obtenga la función de transferencia $Y/R$ . (0,5 puntos)

Enunciado: Cuestión nº10 · Tecnología e Ingeniería II PAU Madrid Ordinaria Coincidencias 2024

Según los criterios oficiales de corrección

a) Obtenga la función de transferencia U/R. (0,75 puntos)

Solución: $\frac{P_1}{1 + P_1}$

b) Obtenga la función de transferencia Y/U. (0,75 puntos)

Solución: $P_2 + P_3$

c) Obtenga la función de transferencia Y/R. (0,5 puntos)

Solución: $\frac{P_1(P_2 + P_3)}{1 + P_1}$
