Enunciado

BLOQUE 4. SISTEMAS ELÉCTRICOS Y ELECTRÓNICOS

Responda a una de las dos cuestiones siguientes:

Cuestión 4.1. En el circuito de la figura, la resistencia $R$ está disipando $100\text{ W}$ .

Datos:

$R = 1\ \Omega$ , $X_L = 1\ \Omega$

Determine:

La Potencia activa, reactiva y factor de potencia del generador [0,5 puntos]:

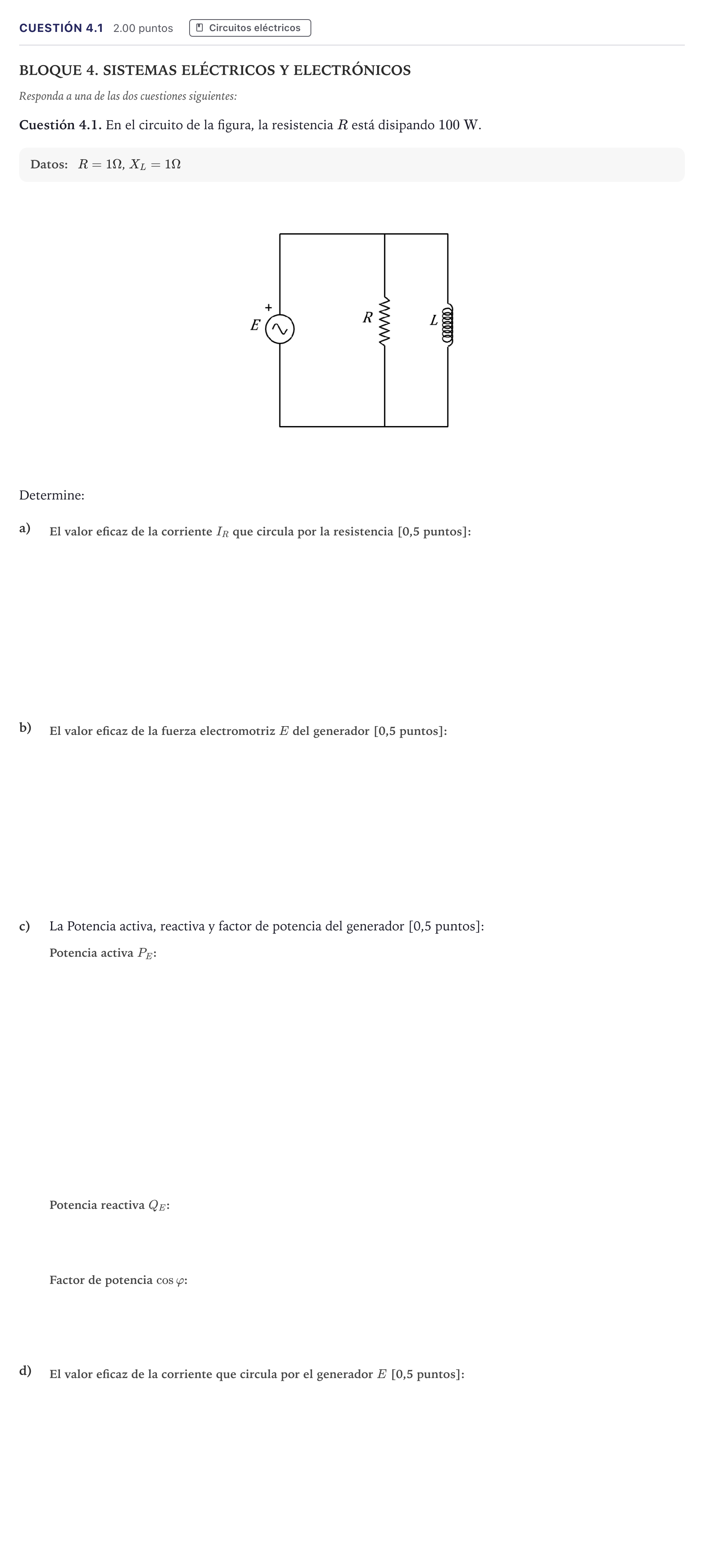

Enunciado: Cuestión 4.1 · Tecnología e Ingeniería II PAU Madrid Ordinaria Coincidencias 2026

Según los criterios oficiales de corrección

a) El valor eficaz de la corriente $I_R$ que circula por la resistencia.

Solución: 10 A

b) El valor eficaz de la fuerza electromotriz $E$ del generador.

Solución: 10 V

c) La Potencia activa del generador.

Solución: 100 W

c) La Potencia reactiva del generador.

Solución: 100 var

c) Factor de potencia del generador.

Solución: 0,707 / $\frac{\sqrt{2}}{2}$

d) El valor eficaz de la corriente que circula por el generador $E$ .

Solución: 14,14 A / $10\sqrt{2}$ A
