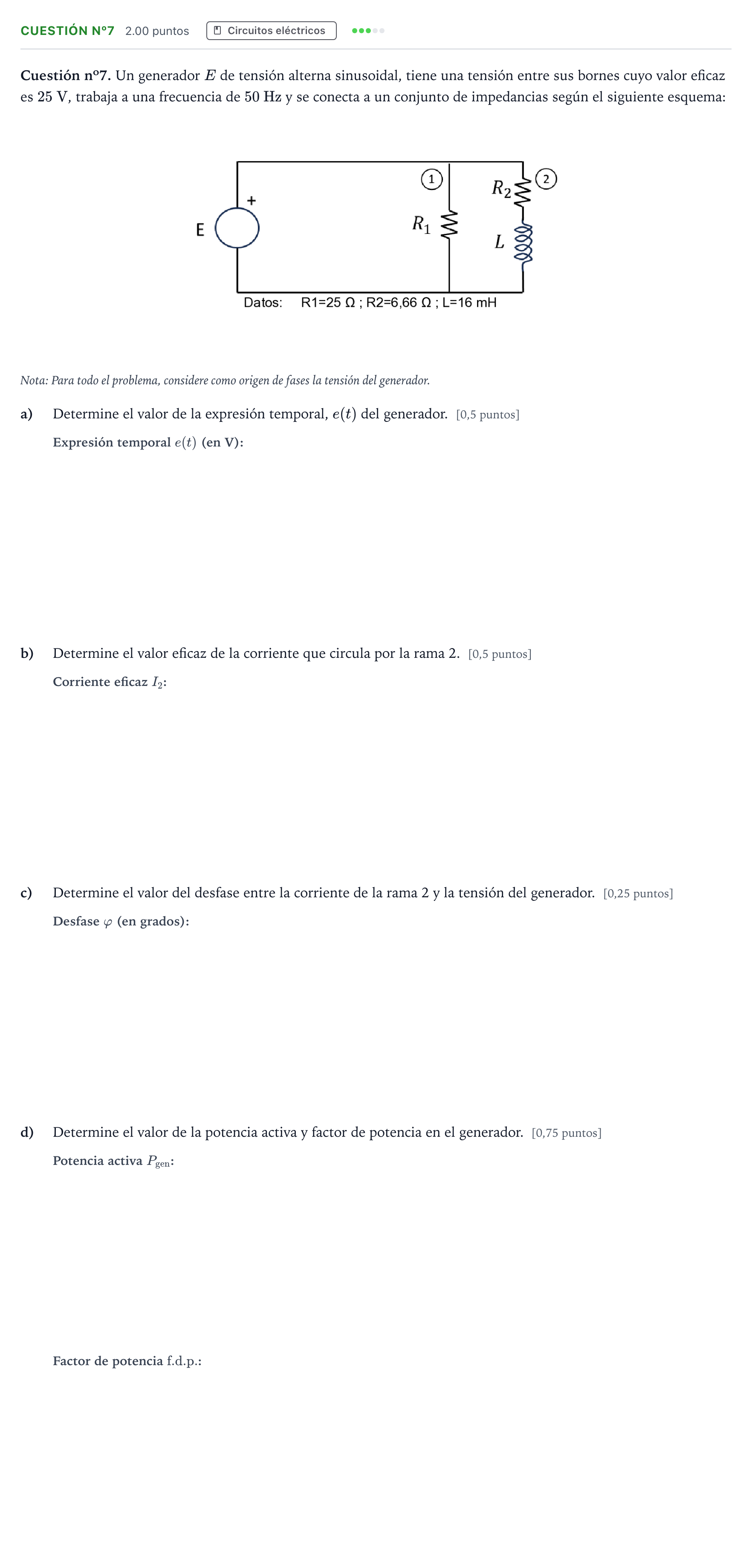

Cuestión nº7. Un generador $E$ de tensión alterna sinusoidal, tiene una tensión entre sus bornes cuyo valor eficaz es $25\text{ V}$, trabaja a una frecuencia de $50\text{ Hz}$ y se conecta a un conjunto de impedancias según el siguiente esquema:

Nota: Para todo el problema, considere como origen de fases la tensión del generador.

a)

Determine el valor de la expresión temporal, $e(t)$ del generador. [0,5 puntos]

b)

Determine el valor eficaz de la corriente que circula por la rama 2. [0,5 puntos]

c)

Determine el valor del desfase entre la corriente de la rama 2 y la tensión del generador. [0,25 puntos]

d)

Determine el valor de la potencia activa y factor de potencia en el generador. [0,75 puntos]
