Cuestión 4.1 · Tecnología e Ingeniería II PAU Madrid Modelo 2025

Enunciado

BLOQUE 4. SISTEMAS ELÉCTRICOS Y ELECTRÓNICOS

Responda a una de las dos cuestiones siguientes:

Cuestión 4.1. Dado el circuito eléctrico en corriente alterna de la figura, determine:

Valor eficaz de la corriente que circula por cada uno de los componentes pasivos. [1 punto]

Potencia activa y reactiva en el generador. [0,5 puntos]

Valor eficaz de la corriente que circula por el generador. [0,5 puntos]

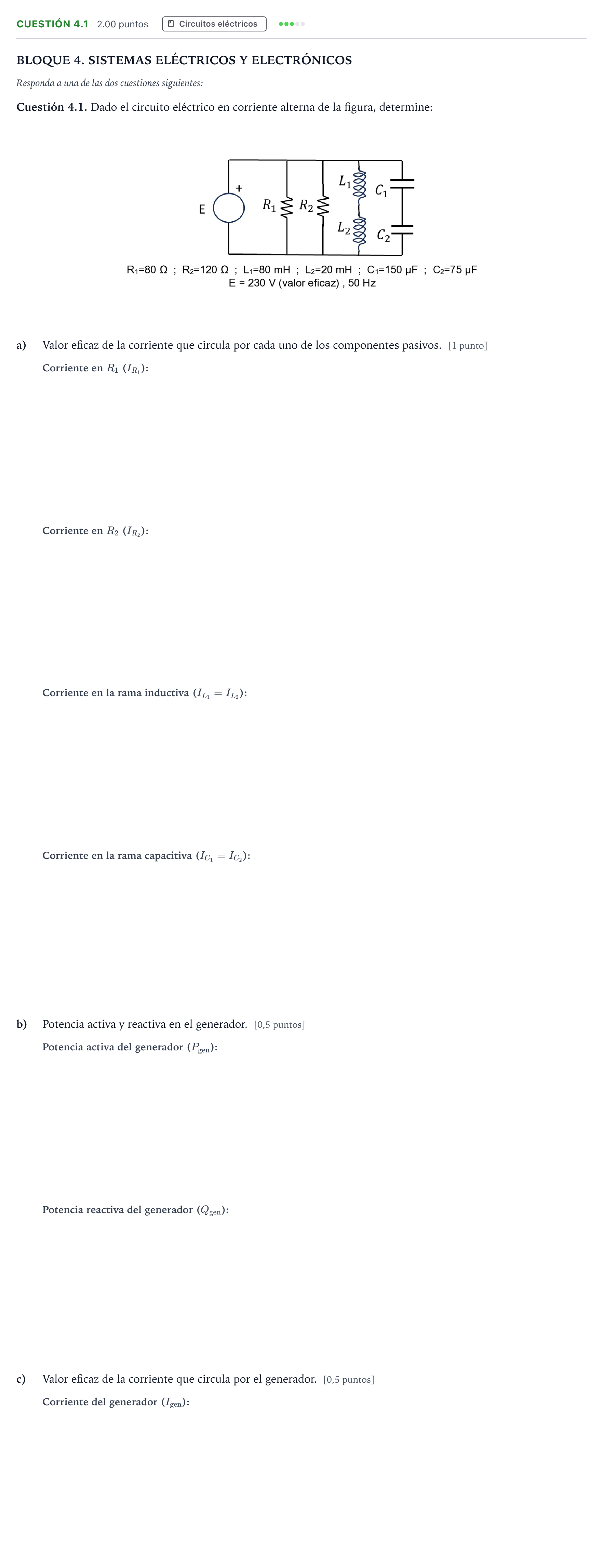

Enunciado: Cuestión 4.1 · Tecnología e Ingeniería II PAU Madrid Modelo 2025

Según los criterios oficiales de corrección

a) Corriente en R1

Solución: $2{,}875$ A / $2875$ mA

a) Corriente en R2

Solución: $1{,}916$ A / $1916$ mA

a) Corriente en L1 y L2

Solución: $7{,}32$ A / $7320$ mA

a) Corriente en C1 y C2

Solución: $3{,}61$ A / $3610$ mA

b) Potencia activa en el generador

Solución: $1101$ W / $1{,}101$ kW

b) Potencia reactiva en el generador

Solución: $853{,}2$ var / $0{,}8532$ kvar

c) Valor eficaz de la corriente que circula por el generador

Solución: $6$ A / $6000$ mA
