Cuestión 4.1 · Tecnología e Ingeniería II PAU Madrid Extraordinaria 2026

Enunciado

BLOQUE 4. SISTEMAS ELÉCTRICOS Y ELECTRÓNICOS

Responda a una de las dos cuestiones siguientes:

Cuestión 4.1. Dado el siguiente circuito, determine:

Datos:

$e(t) = 100\sqrt{2}\cdot\operatorname{sen}(100\cdot t)\text{ V}$

$R_1 = 20\ \Omega$ , $R_2 = 20\ \Omega$ , $X_L = 10\ \Omega$ , $X_C = 5\ \Omega$

El valor de la autoinducción $L$ y la capacidad $C$ . [0,5 puntos]

El valor eficaz de la corriente por cada uno de los componentes. [0,5 puntos]

La potencia activa, reactiva y aparente en el generador. [0,5 puntos]

El valor eficaz de la corriente que circula por el generador. [0,5 puntos]

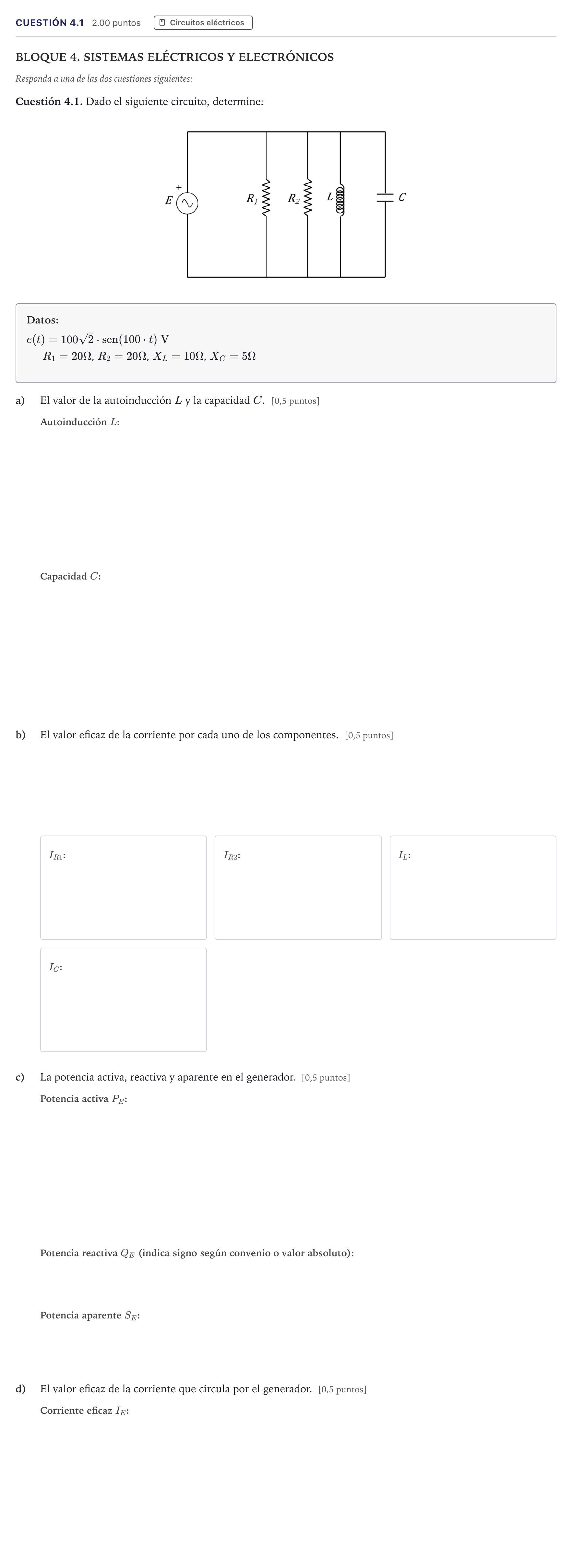

Enunciado: Cuestión 4.1 · Tecnología e Ingeniería II PAU Madrid Extraordinaria 2026

Según los criterios oficiales de corrección

a) El valor de la autoinducción L

Solución: 100 mH / 0{,}1 H

a) El valor de la capacidad C

Solución: 2 mF / 0{,}002 F

b) Corriente por la resistencia R1

Solución: 5 A

b) Corriente por la resistencia R2

Solución: 5 A

b) Corriente por la bobina L

Solución: 10 A

b) Corriente por el condensador C

Solución: 20 A

c) Potencia activa en el generador

Solución: 1000 W / 1 kW

c) Potencia reactiva en el generador

Solución: -1000 var / 1000 var

c) Potencia aparente en el generador

Solución: 1414{,}2 VA / 1414 VA

d) El valor eficaz de la corriente que circula por el generador

Solución: 14{,}14 A
